【干货】315装安全新风,穿梁打孔必须知道的2点、3要素

   日期:2020-03-16     作者:郭辰嫘
核心提示:暖立方通过联系业内人士,针对新风安装的穿梁打孔的注意事项及规范操作,做了深度了解,整理如下。

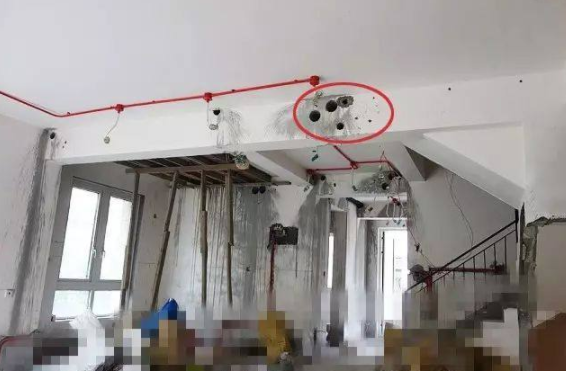

近期,泉州酒店坍塌事件牵动了全社会的心,其中涉及到建筑安全性的话题,对于暖通行业来说,施工操作中的安全性更是需要人人牢记于心。比如,有管道的系统安装,存在着穿梁打孔的问题,拿新风安装的穿梁打孔来讲,同样是业主在采购新风系统时疑虑最多的地方,打孔会破坏房屋结构的安全性吗?专业的做法是怎样的?
暖立方通过联系业内人士,针对新风安装的穿梁打孔的注意事项及规范操作,做了深度了解,整理如下。相关话题也欢迎大家互动留言。
①装新风,必须选择穿梁打孔吗?

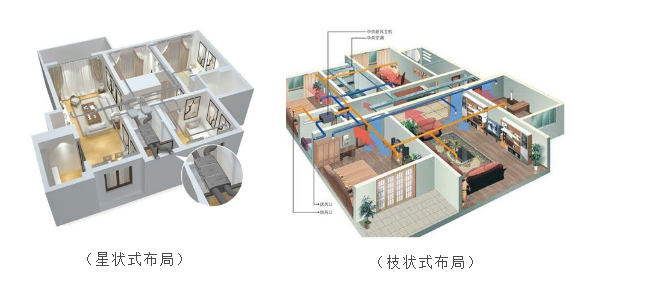

近几年新风行业发展迅速,越来越多的用户开始注重新风系统产品自身的环保性和安装的合理性,PE波纹软管的星状式(也叫章鱼式)安装逐步取代了PVC管枝状式的安装。
两种布局各有优劣,星状式布局的风量可以最大程度的做到精准调节,因此得到市场的青睐,但由于它的送回风都是独立的支管道构成,管道较多,随之也带来了安装过程中穿梁打孔较多的问题。
②合格的安装公司,在打孔前需要哪些准备?
简单概括为6个字:懂规范、会计算、精测量
那么穿梁打孔有哪些标准和规范可以参考和查阅呢?(如下图)
建筑梁上取孔规范:
1)空洞应尽可能设置于剪力较小的跨中l/3区域,必要时可设置于梁端l/3区域内。

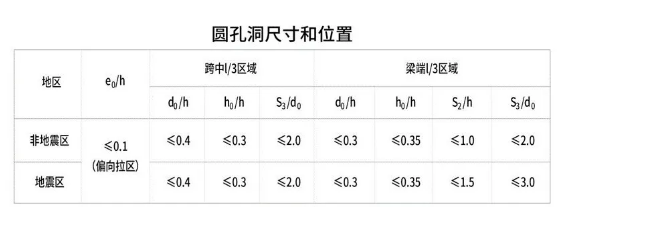

空洞尺寸和位置应满足下表的规定:

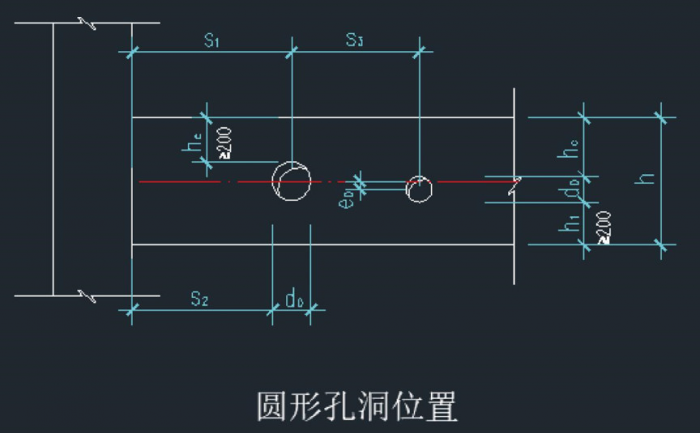

2)对于d0/h≤0.2及150mm的小直径孔洞,圆孔的中心位置应满足-0.1h≤e0≤0.2h(负号表示偏向受压区)和s2≥0.5h的要求,对于抗震设计,圆孔梁塑性铰位置宜向跨中转移1.0h的距离。

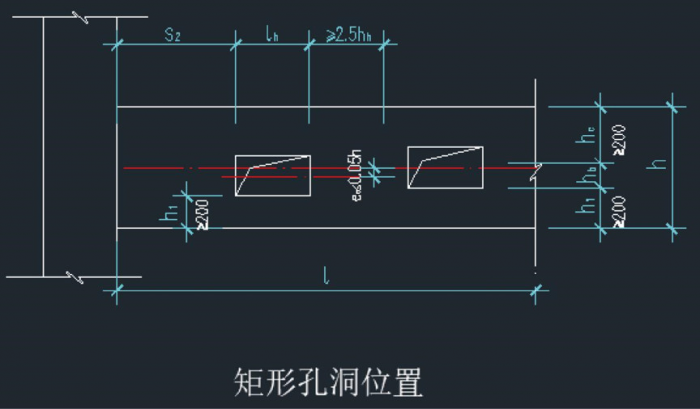

(1)孔洞应尽可能设置于剪力较小的跨中l/3区域,必要时可设置于梁端l/3区域内;
(2)孔洞偏心距宜偏向受拉区,偏心距e0不宜大于0.05h;

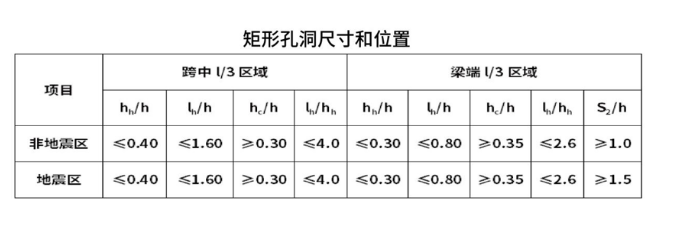

(3)设置多孔时,相邻孔洞边缘间的净距不应小于2.5hh,孔洞尺寸和位置应满足下表的规定;
(4)孔洞长度和高度的比值lh/hh应满足:跨中l/3区域内的孔洞不大于4,梁端l/3区域内的孔洞不大于2.6。
看不懂没关系,咱举个例子

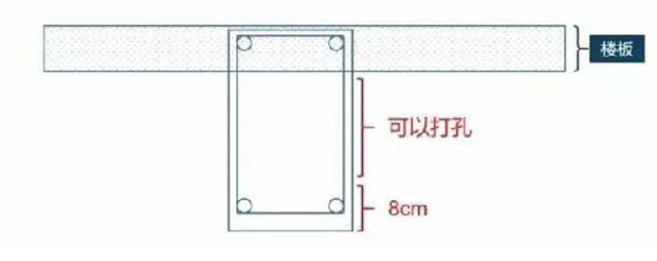

对于公寓类的住宅结构(不考虑大佬的大挑高独栋),原有建筑层高处在2.7m上下浮动,梁的厚度在250mm上下浮动。按照取孔规范的要求:一般梁上取圆孔大小为≤83mm(常规的新风管为圆形,按照梁的高度为250mm计算)如下图所示,梁体里主钢筋的位置在梁体的上下8cm的位置,因此取孔位置要避开此区域。
对于想装新风的家庭来说,花钱是为了享受健康的生活。如果想装新风,别急着动工,一定要考核考核安装师傅的专业水平,如果技术不在线,再好的房子、产品也经不起瞎折腾。想要买到好的新风系统,暖立方建议大家一定要找专业靠谱的、产品安装售后服务全包的品牌,比如提供一站式服务的,花钱买个省心、省事儿!
话题:对于新风穿梁打孔,欢迎大家分享互动

文/郭辰嫘

(特别感谢POLYGON朴勒苏皖大区新风产品经理邹洪俊的技术支持)
