如何发现混凝土中的泄漏？看它就明白了......

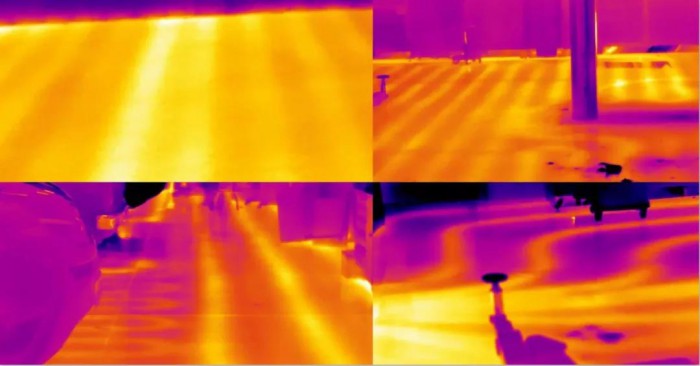

如今，全国各地的大部分住宅都是用混凝土建造的，地板上的辐射供暖是用混凝土板建造，混凝土内的管道泄漏，是可通过红外热成像摄像机识别。除了漏水之外，混凝土板中的辐射线圈加热问题也经常引起关注，如何发现混凝土中的裂缝？小菲带您一起进行热检查。

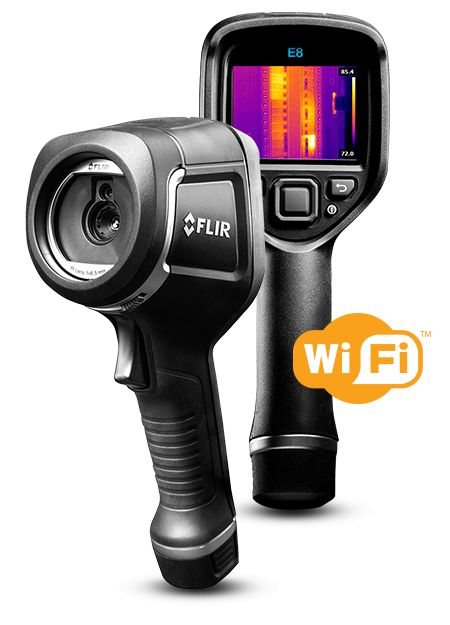

为了发现混凝土中的板坯泄漏（或检测出辐射供暖系统的故障），你需要一个具有高分辨率和热灵敏度的热成像相机，以及调整水平和跨度的能力，FLIR E8就是不错的选择。许多人使用无针湿度计来检测水分或在热检查后验证是否存在水分，但由于无针湿度计只能精确到表面以下1英寸，但无针湿度计几乎不能穿透混凝土，所以在这些环境中，FLIR E8的多光谱动态成像技术（MSX）可以将热图像和可见图像的组合图像叠加，以增强图像细节，并使之前标记的关注区域可视化，这样您就可以及时准确的找到泄漏点。

红外相机不能“看到”水，但是可以看到水由于蒸发对周围表面温度的影响。当混凝土板泄漏时，温度对比度对于热像仪显示潜在泄漏源非常重要。通常情况下，混凝土下面的旧管道中不会有热水，大部分是地下水和井水，因此对比度取决于泄漏的严重程度以及地表以下的深度。在混凝土辐射供暖检测方面，有更多的技巧和窍门。

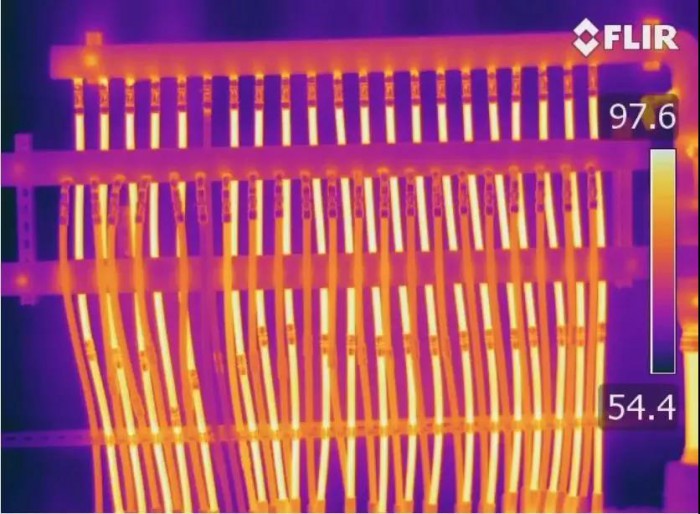

如果辐射供暖出现重大泄漏，由于泄漏的水不会使其返回锅炉，因此供应将始终明显变冷。这种温差在热像图上会显示得更为明显。

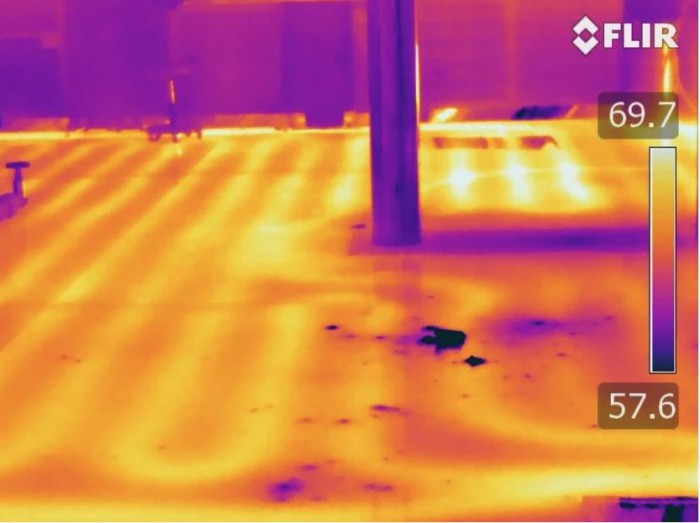

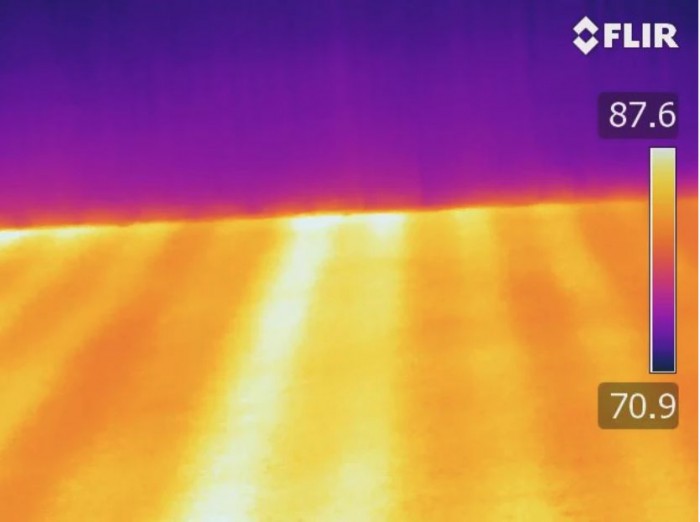

温度变化越大，传热就越大。比如，打开空调（冷空气更浓，会下落）来冷却板坯，然后打开辐射加热器30分钟，这样的组合往往会产生高质量的对比图像。如下图：

在用混凝土进行热工检测时，与地面的夹角非常重要。如果角度太大，只会看到反射。我们推荐的热成像捕捉角度是60-90度，如果一开始你和混凝土地板角度太大，可以通过梯子来实现。

红外技术并不能替代视觉检查，但它确实提供了视觉检查无法提供的重要线索。它检测物体表面发出的红外辐射（能量）水平，辐射水平的差异以及它们留下的图案（红外信号）通常表明结构内部发生的情况。



正确红外热成像检测可节省时间和金钱，避免不必要的损坏，并向客户验证准确性和完整性，这是混凝土施工时的“制胜法宝”。
