一、项目介绍
安顺安投隐芸项目是由贵州安投置业有限公司开发建设的装配式建筑项目，分住宅、商业、公寓三种类型，是完全按照装配式建筑标准设计的城市综合体。据贵州省人民政府办公厅关于大力发展装配式建筑的实施意见，安顺中心城区被列为装配式建筑发展积极推进地区，装配式建筑已成为安顺市推进供给侧结构性改革和新型城镇化发展的重要举措。
本项目招标时，甲方通过对国内外干式地暖技术的测试体验对比，南京天脉远红地暖科技有限公司凭借环保干式地暖模块的技术优势，在项目招标时脱颖而出，这是国内首批装配式建筑干式地暖项目施工案例。
本次采用天脉远红环保干式水地暖模块的项目位于1幢28层高的住宅楼和1幢8+1层高的花园洋房，一期实铺面积16000平方，共200套，全房采用实木多层地板。环保干式地暖模块具有节省地面层高载荷、升温快效果好、节能40%以上、地暖环保、保护地板安全、干法施工便捷等八方面综合优势。热源采用燃气壁挂炉，同时解决生活热水。
二、设计方案
1.地暖模块选型：全部选用35mm厚全铝板三层结构环保干式地暖模块，完全消除了普通两层结构干式地暖模块存在的热气堆积引起的甲醛释放非环保隐患，抗压强度250PKa,相当于25吨/平方米，并采用弯头板和直槽板联体结构，根除了地板响声和局部松软隐患。
2.地暖管：采用DN16地暖管，管间距150mm，散热量为146W，在水温45℃时可达到22℃的优越地暖效果；地面绝热保温，向下传热损失几乎为零，开机30分钟升温，白天上班可关地暖12小时，减少白天温室气体排放量，满足技术节能和行为节能需求。
3.盘管方式：采用单双S混合结构，即大于13平方用双S盘管，小于13平方用单S盘管，保持不同地暖区的水阻力平衡，确保舒适地暖效果。
4.分水器：采用温控型分集水器，大于4路以上的地暖区配置了集中多槽板，简化了集中管模块施工难度并消除地板响声。
5.温控器：本项目采用房间温控器，部分大面积户型配置锅炉温控器，可实现编程智能控制。
6.木楞骨：针对地板面积大于13㎡的地暖区，配置了少量专用木楞骨，解决悬浮式多层实木地板的晃动问题。
▲不同户型CAD平面设计图▲
三、设计依据
1、《地面辐射供暖供冷技术规程》国家行业标准JGJ142-2012
2、《地面辐射供暖系统施工安装图集》12K404
3、《民用建筑节能设计标准》JGJ 26-2011
4、《给水用聚乙烯（PE）管材》GB/T13633
5、《供暖通风与空气调节设计规范》GB50736-2012
6、《住宅建筑采暖分户控制、热表计量技术规程》DB13（J27-2000）
7、《民用建筑隔声设计规范》GB50118-2010
8、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
9、《实用暖通空调设计手册上、下册》
10、甲方提供的相关要求和建筑装饰图纸
11、天脉远红干式地暖热水系统施工工艺及验收规范
根据设计图施工要求，严格按简易施工三步骤,确保施工质量
①确认地平面达到铺设地板要求;
②先铺防潮垫后铺模块;
③大面积地暖区中间放置木龙骨。
施工过程
1.沟通确定合理的地暖进场时间：按规范合理安排干式地暖进场施工时间：全地板户型使用天脉远红环保干式地暖模块，把地暖模块施工时间严格安排在铺设地板前道工序，省掉了铺设保护板的麻烦，干式地暖模块试压验收完毕，即可在表面铺设地板（不再铺设防潮垫）。
2.严格按规范施工：在地暖施工前由装修公司清理地面干净，确认地面平整度后方可施工地暖模块（平行地面对角高低差小于1.5cm，弧形地面每2米沿长落差小于0.5cm），先铺防潮垫后铺地暖模块。
3、铺设天脉远红全铝板干式地暖模块，大面积地暖区中间放置并固定一根木楞骨。
4、清理模块表面灰尘，为了有效预防拼接板处向下透热，所有拼接处采用铝箔胶带粘牢。
5、地暖盘管并注水试压，墙根过门用石膏干灰抹平。
6、模块表面直接铺设地板
完工后对地暖效果进行实机测量，首次开机1小时表面实测温度达28℃，局部区域达到30℃，完全达到装配式建筑干式地暖的设计要求，让甲方验收人员非常满意！

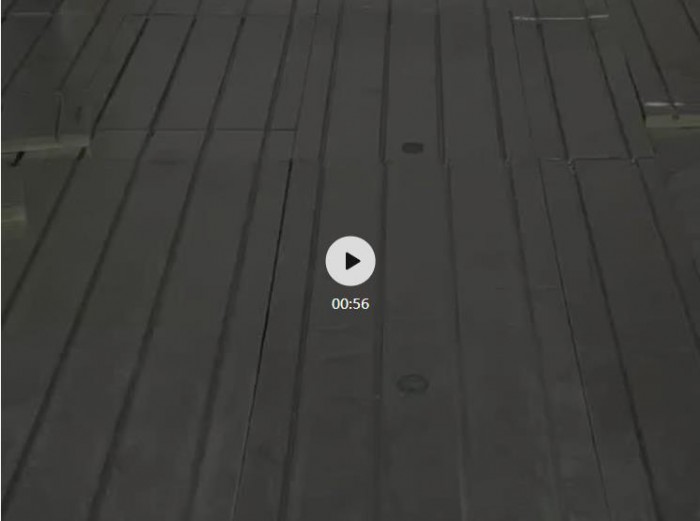

▲项目视频▲
