五恒系统空调作为中央空调、地暖、新风、除湿和智能控制等舒适家居子系统的集成升级，涉及多学科领域的先进技术和创新理论，国内多家开发商在集中式五恒科技房领域已成功实践了近20年，拥有广泛的市场基础和良好口碑，五恒系统已成为各地高端楼盘销售卖点的核心技术。本文主要探讨五恒系统空调定义的主要内容及如何识别体感舒适度的简单方法。
一、五恒系统空调定义应涵盖的主要内容

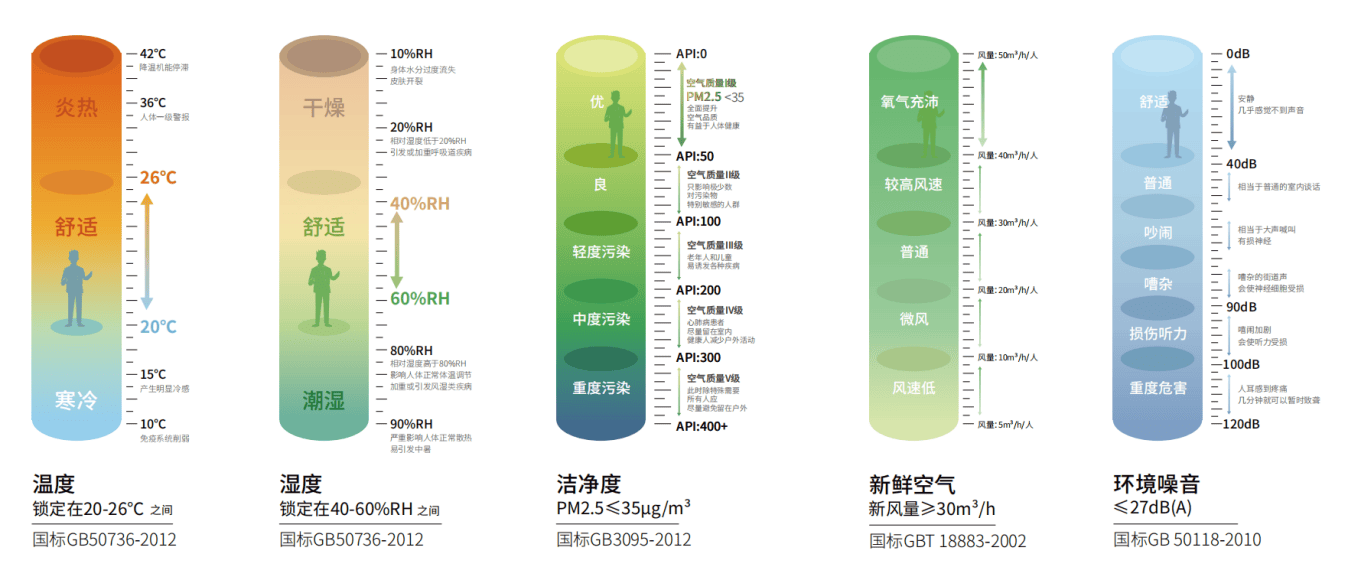

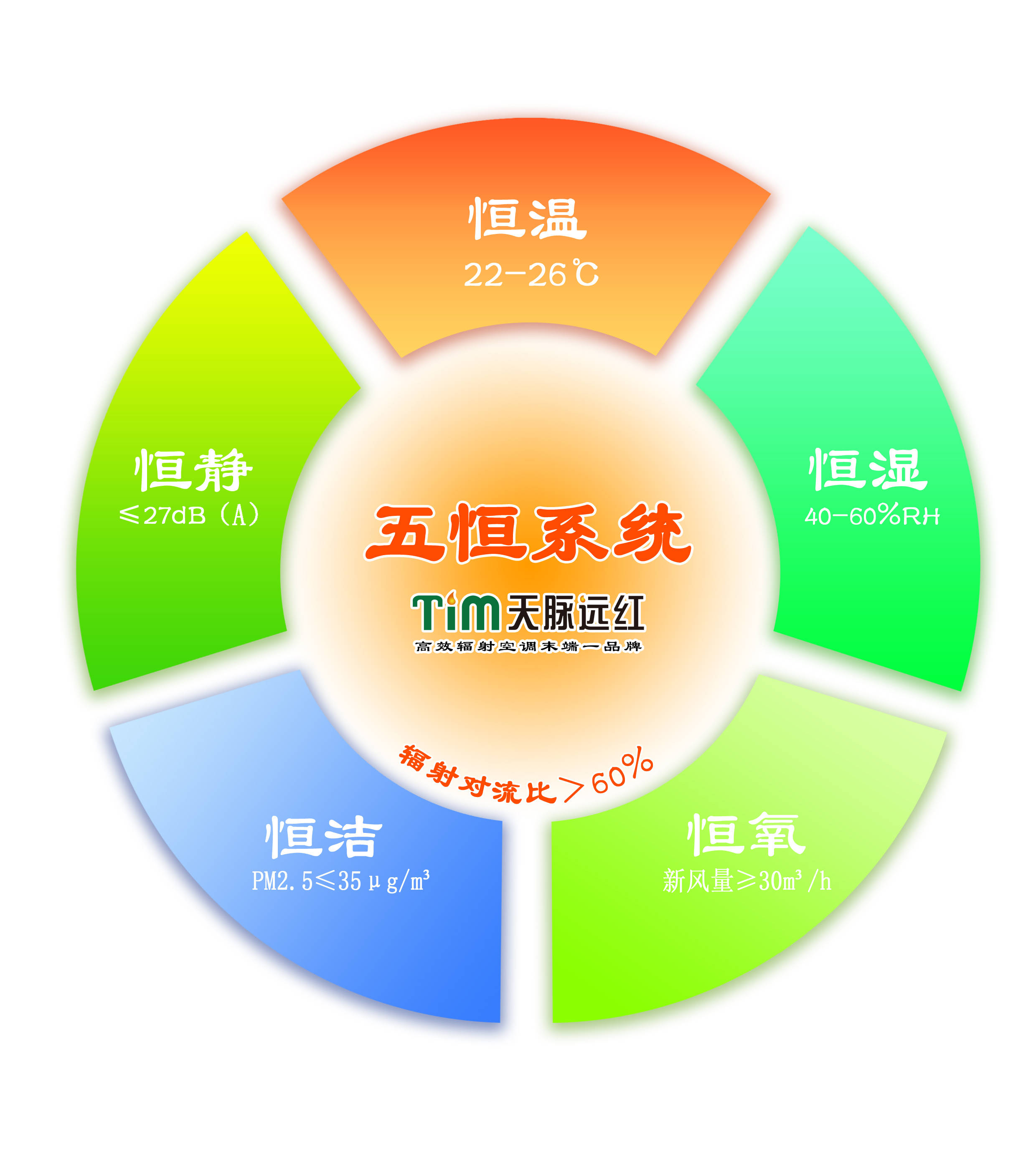

五恒系统空调是指采用先进的暖通和控制技术，将辐射换热、调湿新风及风机盘管等对流换热设备有机结合，实现恒温、恒湿、恒氧、恒静、恒洁舒适健康环境的新型空调系统。全年恒温范围22℃-26℃、恒湿范围40%-60%，PM2.5小于35mg/m3，是中央空调、地暖、新风、除湿等舒适家居子系统的集成升级，是打造高品质住宅的核心技术。
五恒系统空调是以人体热舒适和温湿度独立控制两大理论为依据，以先进的暖通和控制技术为基础，使室内温度、湿度、新风量、洁净度、噪音等多项指标均达到舒适健康人居环境的要求，五恒系统与传统空调、地暖新风相比，主要增加了夏季辐射供冷和调湿新风功能并智能调控，充分实施了夏季高温供冷和冬季低温供暖，其辐射对流比与人体的辐射对流散热比相似或相近，在体感舒适度、建筑节能和减碳等方面具有明显优势，可大幅提高人们的工作与生活环境品质，改善睡眠质量，也是实施建筑领域双碳目标最有效的落地技术。分为集中式和分户式两大不同的技术体系。
二、人体热舒适理论及辐射对流散热比

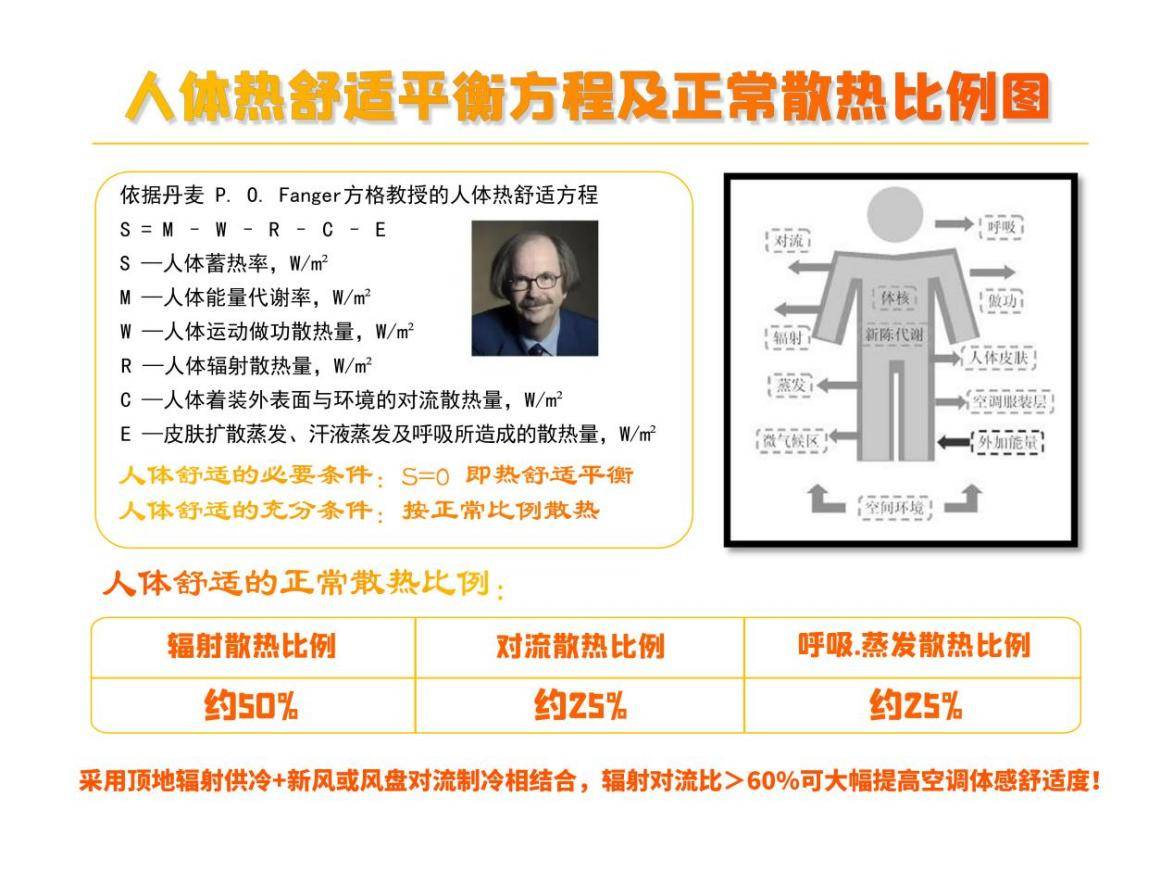

人体是一个恒温辐射体，根据方格教授的人体热舒适平衡方程及正常散热比例图可知：人体通过辐射散热的比例约占50%，通过对流散热的比例约占25%，通过呼吸和蒸发散热的比例约占25%，其中，呼吸和蒸发散热比例中约有一半属于辐射，一半属于对流，因此，人体的辐射对流散热比例为62.5%：37.5%，取整简化为60%：40%。
三、人体热舒适评价标准及辐射对流比

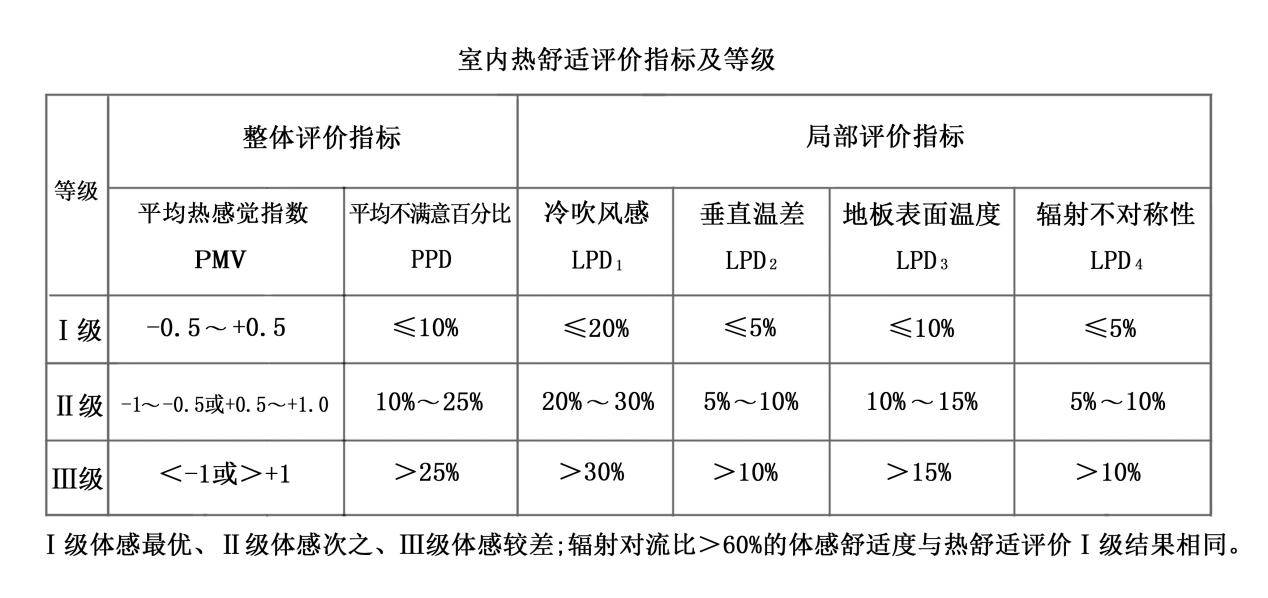

室内热舒适评价指标，分为整体评价指标和局部评价指标，整体评价指标包括平均热感觉指数PMV和平均不满意百分比PPD，局部评价指标包括冷吹风感LPD1、垂直温差LPD2、地板表面温度LPD3、辐射不对称性LPD4四方面不满意百分比指标。评价等级分为Ⅰ级、Ⅱ级和Ⅲ级，Ⅰ级体感最优、Ⅱ级体感次之、Ⅲ级体感较差。
PMV 平均热感觉指数： 根据人体热平衡的基本方程式及心理生理学主观热感觉的等级作为出发点，考虑了人体热舒适感的诸多因素的综合评价指标。
PPD 平均不满意百分比：为预计处于热环境中的群体对于热环境不满意的投票平均值。
室内空调环境的热舒适指标结果都是由辐射换热末端、风机盘管和新风管对流末端所提供的冷热量组合来实现的，辐射换热末端、风机盘管和新风管对流末端三者所提供的冷热量比例高低，会直接影响室内热舒适参数指标及舒适等级，通过配置不同辐射与对流末端的房间体感对比发现：当辐射换热末端所提供的辐射供冷量与风盘和除湿新风所提供的对流制冷量达到60%：40%时，该空调房的夏季体感舒适度为最佳，其整体和局部不满意百分比均为最低（PMV+PPD+LPD），达到了体感舒适度Ⅰ级评价标准；当冬季辐射供暖量的比例大于60%时，人在冬天的体感舒适度也最高，这正是冬季供暖的舒适模型。因此，用辐射对流比来量化空调系统的体感舒适度是客观的，能方便广大业主直观识别体感更舒适的空调，特别是疫情后时期！
辐射对流比是指室内空调系统中，通过辐射换热末端提供的供冷供热量与通过风盘新风管等对流末端提供的制冷制热量的比值，比如南方普通住宅夏季辐射对流供冷负荷一般为140W，由辐射换热末端提供90W的辐射供冷量，除湿新风含部分风机盘管末端提供约50W的对流制冷量，其辐射对流比为64.3%。经长时间的对比体验证明：当空调系统的辐射对流比接近人体的辐射对流散热比（62.5%)时，人的体感舒适度为最佳，可大幅提高深度睡眠质量，这其实就是集中式毛细管辐射空调五恒科技房的热舒适模型指标，能长期赢得高端人士的喜爱，集中式五恒科技系统的价格一直维持在4000元/平方左右。辐射对流比可以帮助广大业主很快识别空调系统的体感舒适度，对指导分户式五恒系统空调的良性发展具有重要意义。
辐射对流比也科学解释了冬季用地暖更舒适和夏季吹空调不舒适的内在原因，冬季地暖房的辐射对流高达80%，完全满足了人在冬季60%以上辐射散热的舒适需求；夏季吹空调是100%对流制冷，辐射供冷比例几乎为零，没有满足人在夏季60%以上辐射散热的舒适需求，且长时间开空调会让人烦躁甚至得空调病。因此，普通住宅采用顶地辐射供冷+除湿新风和风机盘管对流制冷相结合，可大幅提高夏季空调的体感舒适度！辐射对流比大于60%，温度约25℃，湿度约60%，即可达到集中式五恒科技房相同的体感舒适度！
四、五恒系统空调体感舒适度的简易识别方法
基于以上分析和体验对比可以得出：人体正常的辐射对流散热比约为60%：40%，该比例数值在休息时和活动时有差异但相对恒定，空调系统的辐射对流比是因辐射换热末端与风盘新风等对流末端的功率配置不同而变化的，当空调系统的辐射对流比接近人体的辐射对流散热比时，人感受到的体感舒适度为最佳，三种不同的辐射对流比与现有热舒适评价三种等级的结果是相同的，这样，就可以用空调系统的辐射对流比高低，来直观识别五恒系统空调体感舒适度差异的方法，该方法既客观又可方便大家简易识别。

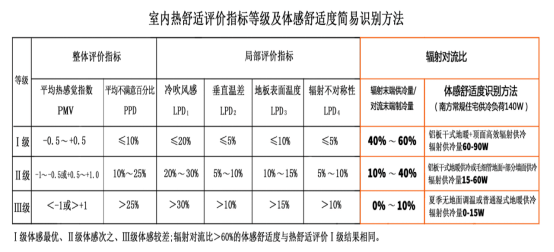

空调系统的辐射对流比可根据有无地面调温、地面调温的功率大小（干式或湿式）、顶面辐射末端的功率大小（毛细管、整体辐射板和装配式辐射模块），南方常规住宅的夏季辐射供冷负荷一般为140W，根据普通湿式地暖、铝板干式地暖及顶面不同辐射末端的标况供冷量，很容易计算出不同配置五恒系统空调的辐射对流比数值，越接近60%的体感舒适度就越高！详见下图。

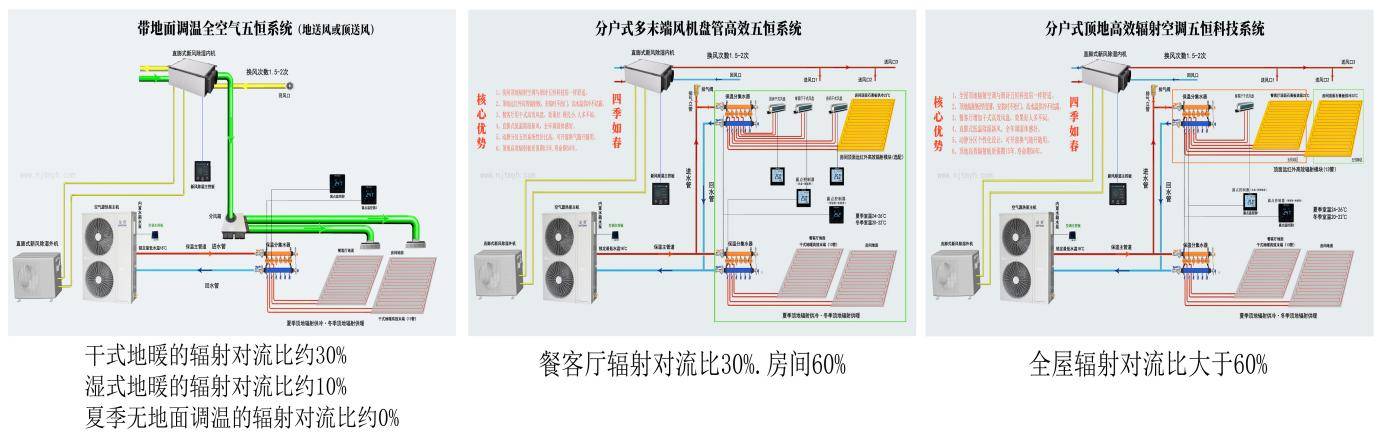

分户式五恒系统空调按辐射与对流末端组合方式，分为辐射空调五恒、全空气五恒和多末端五恒三种配置形式，其辐射对流比及对应的体感舒适度有明显差异，如下图。顶面辐射末端主要有毛细管、整体式吊顶辐射板和装配式辐射模块三种；地面辐射末端有混泥土填充湿式地暖和预制沟槽铝板干式地暖两种；对流末端主要有风机盘管和新风管两种，风机盘管分普通湿式风盘与干式风盘两种。
顶地辐射空调的铺设面积大，夏季辐射供冷量高达90W左右，占常规住宅辐射供冷对流总负荷140W的64%，除湿新风（含部分干式风盘）的对流制冷量约50W，占供冷总负荷的36%，其辐射对流比高于人体的辐射对流散热比60%，因此顶地辐射空调五恒系统的体感舒适度最佳，这也是集中式五恒科技房100%采用顶地辐射空调系统的根本原因！
