小菲课堂｜FLIR光学气体热像仪到底有多灵敏？

　　FLIR光学气体热像仪（OGI），作为FLIR的“王牌产品”，其灵敏度极高，能在数米以外的距离检测细微气体泄漏，从数百米以外的距离检测较大泄漏。还可检测炼、石化、制药、天然气等行业的气体泄漏。它们具体有多厉害呢？用事实说话吧~



　　01、高灵敏度模式：蒸汽可视化



　　利用高灵敏度模式（HSM），操作员甚至能发现微小泄漏。高灵敏度模式是一种能够提高红外热像仪热灵敏度的图像相减视频处理技术。HSM功能从后续帧的视频流帧中减去一定百分比的单像素信号（增强了帧之间的差异），使泄漏在最终图像上更清晰突出地显示出来。

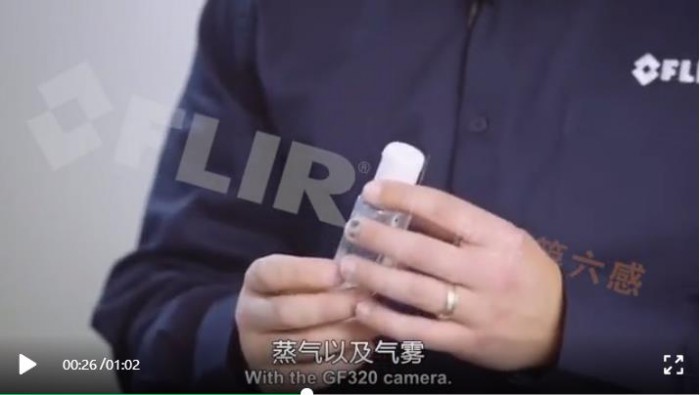

　　利用洗手液展示FLIR光学气体热像仪的灵敏度



　　02、“看见”牛呼气



　　拍摄到的热量是来自奶牛呼出的水蒸气吗？NONONO！实际上，我们看到的是呼出的二氧化碳。

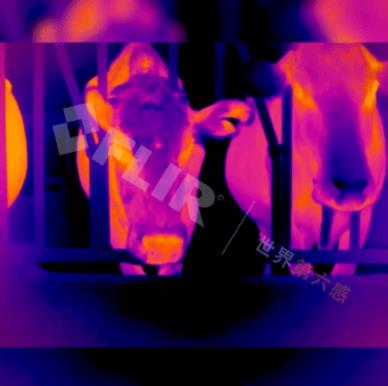

　　奶牛呼出的二氧化碳清晰可见



　　光学气体热像仪通过对某一特定波段中的红外吸收进行光谱滤波可视化气体。在4.3μm波长下，水蒸气吸收的能量不如二氧化碳多。例如，当我们（或奶牛）呼气时，滤除4.3um波长的光学气体热像仪所检测到呼出的二氧化碳远多于水蒸气。



　　03、特定气体的多方位应用



　　FLIR高分辨率中波段红外热像仪中有冷滤镜，是专门用于观测二氧化碳吸收红外能量。通过下面视频中的实验，可以想象用FLIR光学气体热像仪进行漏点检修，比如用二氧化碳作为追踪气体来检测发电站内的氢气泄漏，或用在氢冷涡轮发电机内，当然也可以给这些热像仪加滤镜来观察其他气体。

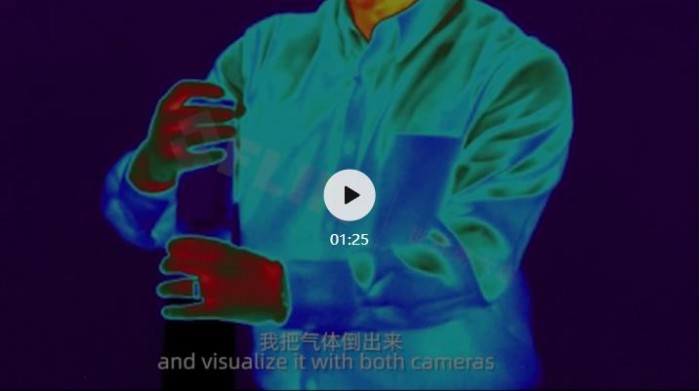

　　利用FLIR气体检测热像仪可视化二氧化碳气体



　　光学气体（OGI）热像仪利用光谱波长过滤和斯特林冷却器冷温过滤技术可视化甲烷（CH4）、六氟化硫（SF6）、二氧化碳（CO2）等气体和制冷剂的红外吸收。因此，石油和天然气行业有能力建立更安全、更高效的“智能型LDAR”（泄漏检测和维修）计划，让检查人员能更快速地检测瞬时排放和泄漏，立即查明泄漏源并实施修复，从而降低工业排放，更符合法律规定。
