一、项目需求概况
1、南京公寓房住宅，四房两厅，建筑面积150平，采暖面积约106平，层高2.8米。三口之家，男主人(46岁)、女主人(43岁)、儿子(15岁)，注重居住舒适性与长期使用费。
2、餐客厅：平时朋友聚会多，对客餐厅对流量要求高、噪音要求不敏感。
3、卧室和书房：常用2个卧室，书房不常用、要求夜间体感舒适度高、静音好睡眠。
4、生活习惯：男主人吸烟，女主人爱做饭，时常有亲友聚餐和留宿，对空气清新度要求高。工作日白天家里没人，女主人偶有失眠。
二、设计依据
1、户型图纸。
2、设计规范
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
《辐射供暖供冷技术规程》JGJ142-2012
《装配式地面辐射供暖供冷系统技术规程》T/CECS1274-2023
《预制吊顶辐射板加独立新风空调系统技术规程》T/CECS1468-2023
《地面辐射供暖安装施工图集》12K404
《辐射供冷末端安装施工图集》12SK407
《住宅项目规范》GB 55038-2025
《好房子技术导则》T/CECS 1800-2024

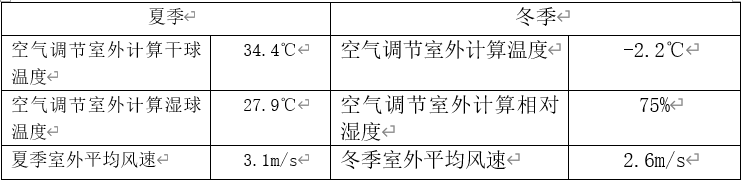

3、夏热冬冷地区南京气候环境的相关基础数据。

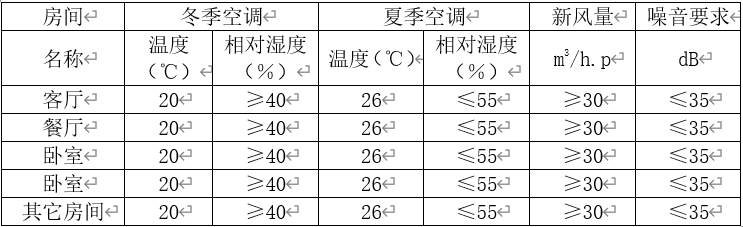

4、南京室内设计参数
注：客餐厅新风量和供冷量能满足10人聚会的标准要求。

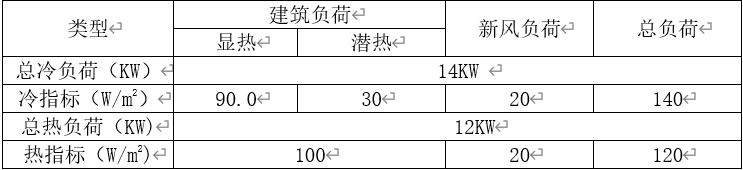

5、南方公寓房辐射空调五恒系统的负荷设计
注：夏季辐射对流比64%，确保良好的体感舒适度；建面150m²新风量500m³/h。
三、设计范围
双水温热泵主机、顶地高效辐射末端、冷樑风盘或中央新风除湿机、中央控制及房间温湿度控制器，客厅增加1台干式风盘、一年四季恒温、恒湿、恒氧、恒静、恒洁，夏季辐射供冷量不低于60%，开门窗不结露，全屋顶墙采用负氧离子健康涂料，负氧离子浓度不低于5000个/cm3，可长期消除甲醛和异味，即公寓房用五恒森林氧吧系统。
四、公寓房五恒森林氧吧系统优化配置方案

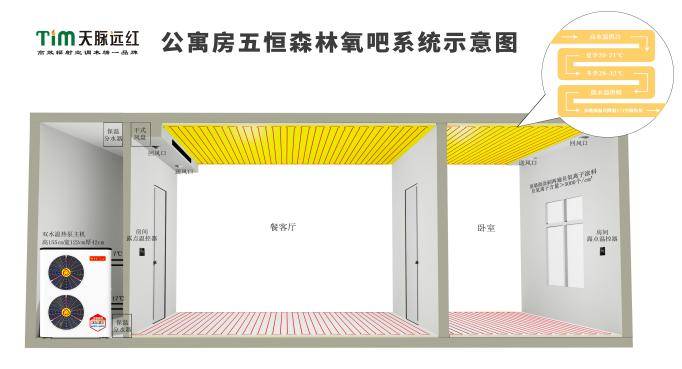

1、总体方案：

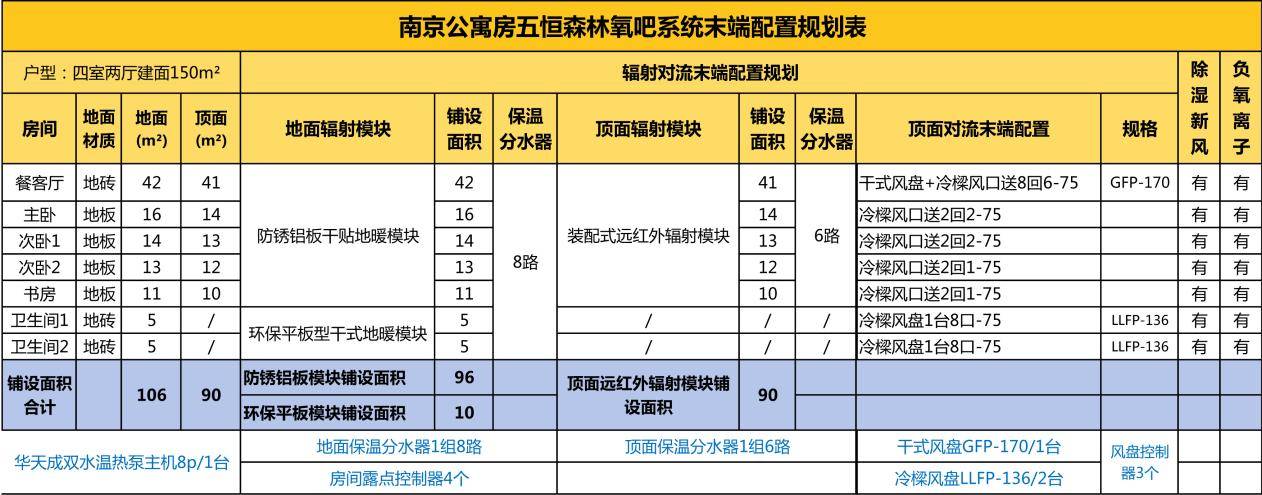

餐客厅、卧室、书房均为顶地辐射空调区，餐客厅地面饰材为地砖，房间为地板，顶面铺设天脉远红外高效辐射模块，地面铺设防锈铝板干贴地暖模块，含贴砖厚度不高于7.5cm，不影响进户门槛高度，不需抬高或更换进户门！
采用“高温供冷.低温除湿”安全设计方案，顶地辐射末端实现夏季18℃以上高温水供冷，开门窗不结露，除湿新风系统实现低温除湿；冬季水温28℃以上低水温节能供暖。辐射对流比高于60%，与人体的辐射对流散热比吻合，负氧离子浓度高于5000个/cm³，可确保良好的体感舒适度，辐射空调五恒森林氧吧系统可达到国家康氧小镇及好房子的各项指标要求，长期分解甲醛、烟味，晚上可明显提高睡眠质量。
2、空气源主机
采用1台8匹双水温热泵机组，3匹供对流5匹供辐射，安装在中央空调机位里。夏季热泵辐射对流制冷量共21.4kW,主机低温侧出水温度7℃，直供冷樑风盘或新风除湿机实现低温除湿，3匹低温制冷量8.1kW；高温侧出水温度17℃，5匹高温制冷量13.3kW,直供顶地辐射末端实现高温供冷。冬季热泵制热量共23.9kW,主机进出水温度30/35℃，直供顶地辐射及对流末端。主机内置了变频水泵和小水箱，可省掉常规热泵主机的混水泵站、水箱及联控装置。室外无水箱，主机安装简易不占空间。
3、顶地高效辐射末端
顶地采用“同水温.变末端”的优化设计方式，即用不同辐射强度的辐射末端，满足相同水温下顶地表面温度不同的舒适需求，远红外顶面温度比地面防锈铝板表面温度略低2℃。顶地高效辐射末端承担室内的显热负荷，夏季在18℃高温冷水时提供约90W的辐射供冷量，确保60%的辐射对流比及最佳体感舒适度。
顶面辐射末端采用3cm厚100间距的装配式远红外高效辐射模块，法向发射率0.87，嵌入外径13的PE-RT盘管，中间无接头一管到底，完全根除渗漏水隐患。表面固定耐水石膏板并涂刷负氧离子涂料，总成厚度4.8cm。
地面采用3cm厚100间距的防锈铝板干式地暖模块，嵌入外径13PE-RT盘管，中间无接头，不需水泥回填，直接在模块上贴砖或自流平后铺地板，含面层总成厚度约5-7cm。夏季16℃标况的供冷量高达46W。
4、除湿新风对流末端

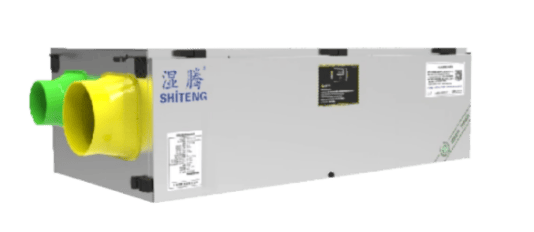

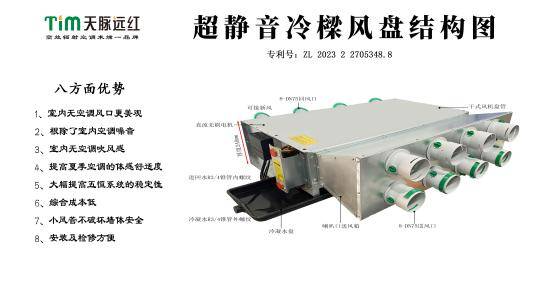

采用2台冷樑风盘（DN75风口），或1台中央新风除湿机（DN110风口），餐客厅增加1台干式风盘的动静分区设计方案。冷樑风盘分别安装在客主卫生间吊顶里，冷樑风盘前后分别有8个DN75进回风口，通过进回保温风管给餐客厅和4个房间提供循环除湿新风，承担室内的夏季潜热负荷，预留2个回风口接室外新风；供暖季设定水温28℃，顶地辐射和对流末端共同承担热负荷，或设定45℃单独开地暖。
5、动静分区设计

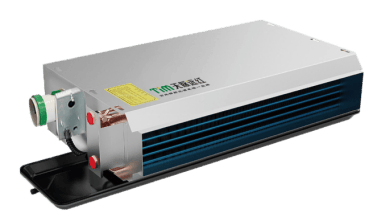

为消除五恒系统客餐厅人多聚会较闷的隐患，采用动静分区的人性化设计，在餐客厅增设1台干式风盘，利用干式风盘10℃低温水的高效除湿制冷、及18℃高温水的高效制冷技术优势，结合远红外高水温辐射供冷，可完善解决开门窗不结露、人多聚会不闷等问题，优于目前集中式毛细管五恒科技房。干式风盘采用直流无刷电机，噪音小于30分贝，平时可关闭，聚会时打开。
6、五恒控制系统配置

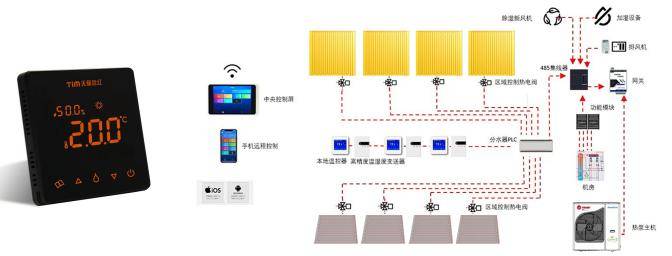

1）每个房间设置温湿度露点控制器，根据设定温度和动态计算露点，通过保温分水器支路上的旋转式执行器，实现分室温度控制和防结露保护控制。
2）可选配1套中央集控系统，方便业主手机远程控制。

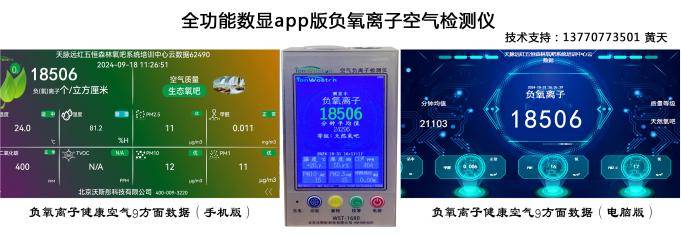

3）采用负氧离子涂料的，可根据业主需要配置1个数显负氧离子检测仪，手机随时显示健康空气9方面数据,（温度、湿度、负氧离子、CO2、甲醛、TVOC、PM2.5、PM10、PM1）
7、保温分集水器

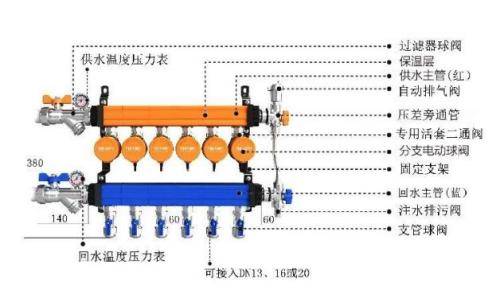

顶面采用6路、地面采用8路保温分水器（含2卫），顶面保温分水器可安装在卫生间吊顶里，或地柜里增加1根排气立管。地面保温分水器安装在厨房地柜里。保温分水器采用全铜保温加工并集成旋转式电动球阀，配置过滤器，进回水压力表、压差旁通管尾件，具有防结露控制和安装维修方便等优点。
8、全屋涂刷负氧离子健康涂料
将涂料基材与纳米化天然矿物质粉、改性石墨烯等无机材料进行复合，提升了涂料的硬度和韧性，防潮防霉、零甲醛、零VOC、天然无味，可长期释放负离子，与空气中氧和水结合，长期释放负氧离子浓度长期保持在5000个/cm³以上，达到森林氧吧及国家康养小镇的设计标准。即刷即住，可帮业主提前3个月入住，是传统涂料及艺术墙面的技术升级。每桶20kg涂刷2遍约75平方。
五、五恒森林氧吧系统末端10项技术优点

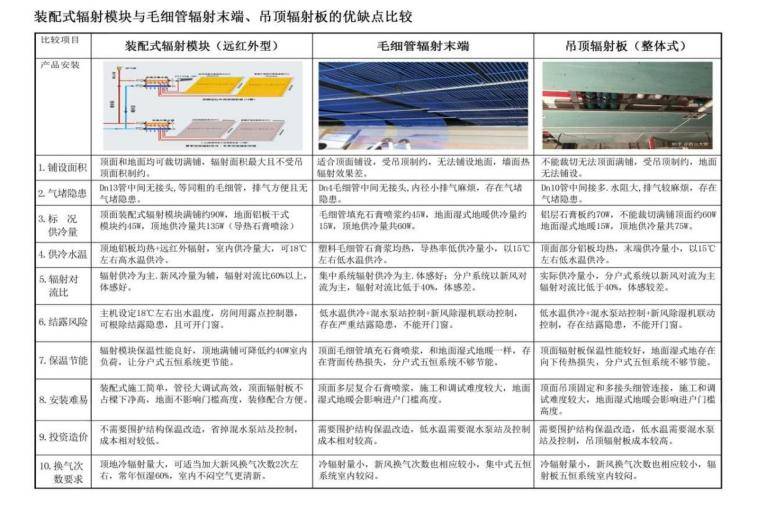

1.辐射量大可18℃高水温供冷：全铝板均热+远红外辐射，顶地标况供冷量高达130W，可实现夏季18℃以上高水温供冷、冬季28℃以上低水温供暖，比普通毛细管辐射供冷水温提高约5℃，从根本上消除结露隐患，可开窗换气。
2.末端高效系统更稳定：远红外辐射板将顶地保温和高效辐射相结合，导热率比水泥石膏提高了180多倍，省去了大量接头和地面水泥回填层，省掉了混水泵站和联控，可根据房间温湿度及露点温度直控分水器，系统简单稳定性高。
3.铺设面积大可主机直供末端：顶面和地面均可满铺，铺设面积比毛细管提高了2倍多，水容量提高了4倍多，相当于管道式水箱，可锁定主机最低出水18℃直供末端，让辐射系统更高效。
4.不占层高可增加负氧离子5000个/cm³：顶面辐射板安装在梁上部房顶，不占樑下净高度；地面辐射模块厚度3.5cm，不用水泥回填节省层高。墙面粉刷负氧离子健康涂料，长期释放负氧离子浓度约5000个/cm³，达到森林氧吧标准。
5.顶地保温系统节能50%以上：顶地铺设高效辐射板，相当于做了顶地厚实保温层，可降低空调负荷约40W，保温节能+随时开关行为节能，比湿式地暖空调节能50%以上。
6.顶地铺设室内减震隔音：辐射模块具有良好的减震隔音性能，顶地满铺室内隔音效果好，让家更安静且脚感舒适。
7.中间无接头无渗水隐患：盘管中间无接头，完全符合国家标准JGJ142-2012要求，根除了吊顶辐射板大量接头的长期渗水隐患。
8.管径粗水流输配更顺畅：采用外径13内径10盘管，每回路最大可盘15平方，相比外径4.2mm、每回路盘4平方的毛细管末端，水流更顺畅且无气堵隐患，13管打孔对梁无任何伤害。
9.无地板响声和地砖松动隐患：采用250KPa高强度保温板与铝板复合，抗压强度高达25吨/平方，可满足任何家居承重，大面积三层联体模块解决了地板响声问题，防锈铝板模块解决了贴地砖的抗水泥腐蚀和松动隐患问题。
10.模块化施工高效无隐患：采用装配式干法施工，顶面用九厘板自攻螺钉固定辐射板工艺，地面采用简易施工三步骤工艺，效率高且无装修配合隐患。
六、项目造价及长期节能费用估算

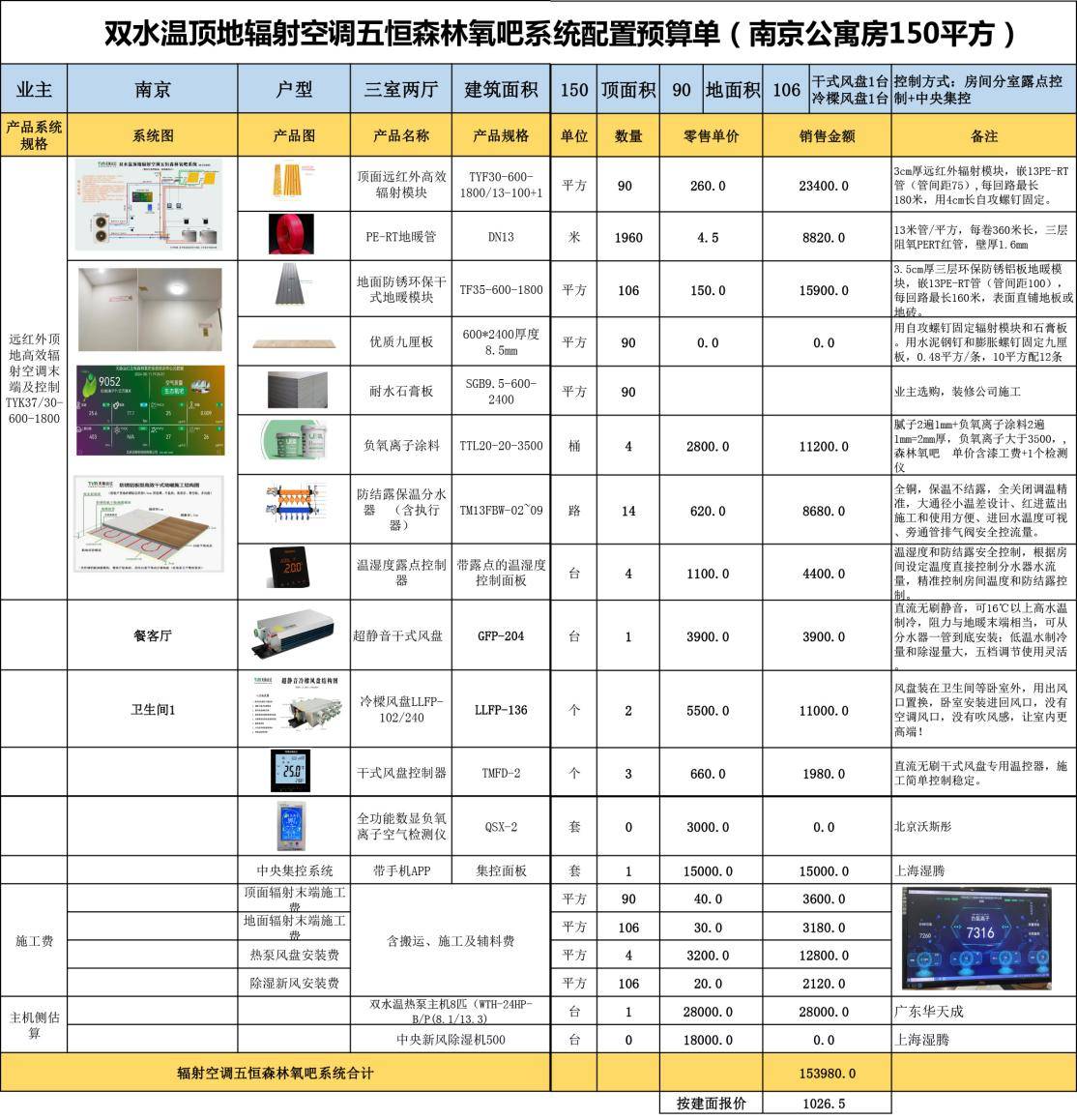

系统造价共15.3万元，按建筑面积约1020元/平方米，详见预算表。
1、顶地保温可减少约40W的空调负荷，该五恒系统的实际耗电负荷约60W。
2、17℃高水温出水可让主机能效比提高近一倍，总体节能一半左右。
3、冷热反应快，可以像开关空调一样行为节能，白天关机不影响晚上使用。
4、每个房间设置带露点控制的传感器,达到分室温度和节能控制。
以上节能措施，可让本系统达到良好的节能效果，每100平方地暖面积的峰谷电费可维持在300元/月左右，比常规中央空调地暖新风方案节省约2/3费用！
七、施工要点说明

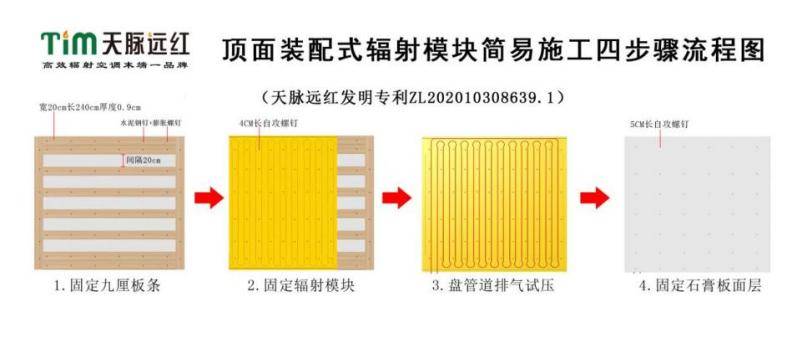

（一）顶面远红外辐射模块固定石膏板施工流程
1、固定九厘板：用膨胀螺钉在顶面固定一层九厘板（由装修公司施工）。
2、固定辐射模块：用4cm长自攻螺钉固定远红外辐射模块。
3、嵌管道注水试压：嵌入13盘管每回路最大管长度90米，14平方以内用一分二适配器，用裁切铝板弯头预留照明灯线。
4、固定面层：用5cm长自攻螺钉固定石膏板，石膏板裁切尺寸600*2400。（由装修公司施工）

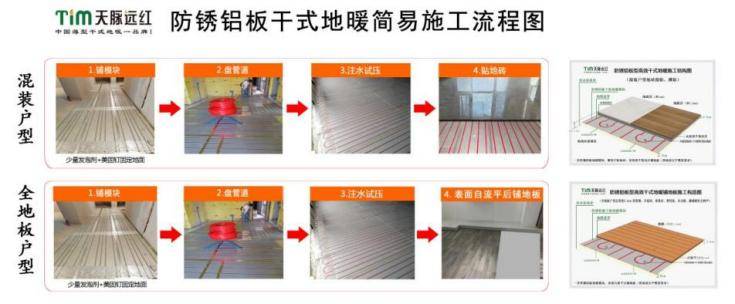

（二）地面防锈铝板干式地暖模块简单施工三步骤工艺
1、整平地面：地砖区对地面无平整度要求，装修公司对地面整平即可，中间不能有线管。
2、铺模块：先在地面铺设一层防潮垫，按图摆放防锈铝板地暖模块(3cm厚)，对槽铺设服帖，遇局部起拱用发泡剂点粘固定，根据房间尺寸裁切模块满铺。
3、盘管道排气试压：用脚踩入Dn13专用管，拼缝处用铝箔胶带，连接分水器，注水试压，开机排气的制冷出水温度设为最高。
八、业主体验评估
1.负氧离子使空气清新睡觉更香
全屋涂刷负氧离子健康涂料，室内负氧离子浓度从150个/cm³提升至5000个/cm³以上，达到森林氧吧标准，可分解甲醛烟味、去除异味，净化空气，提高睡眠质量。可提前搬新家，空气清新，业主没有甲醛伤害隐患，抽烟不需要到室外！
2.体感舒适度更高，幸福感满满
五恒森林氧吧系统辐射对流比高于60%，与人体的辐射对流散热比相吻合，体感舒适度极佳，超越享受集中式五恒科技房的幸福生活：可开门窗不结露，朋友聚会更开心，室内静音无风感，森林氧吧空间让老人健康长寿！
3. 顶地保温节能，运行费低无任何压力
顶地保温可为室内降低40W的空调负荷，辐射空调利用率高，升温快效果好，还可局部关闭行为节能，建面380平方别墅的月电费可控在800元左右，比常规空调地暖方案节省约2/3以上，无任何生活成本压力！
4. 操作简便.智能时尚，没有误操作隐患
中央集控系统+负氧离子检测软件，即可远程操作行为节能，也可以随时检测分享负氧离子浓度、甲醛、PM2.5、CO2等健康空气9方面数据，操作简便智能时尚！没有任何误操作结露隐患！
5. 森林氧吧空间有助于孩子健康成长
五恒森林氧吧空间静音舒适，干式地暖模块为楼板减震隔音，楼上楼下不打扰，安静环境有助于提高学习效率，森林氧吧环境有助于孩子身体健康和智力发育！
