老黄讲干式地暖第82期：防锈铝板干贴地暖模块用于地面调温的应用优势

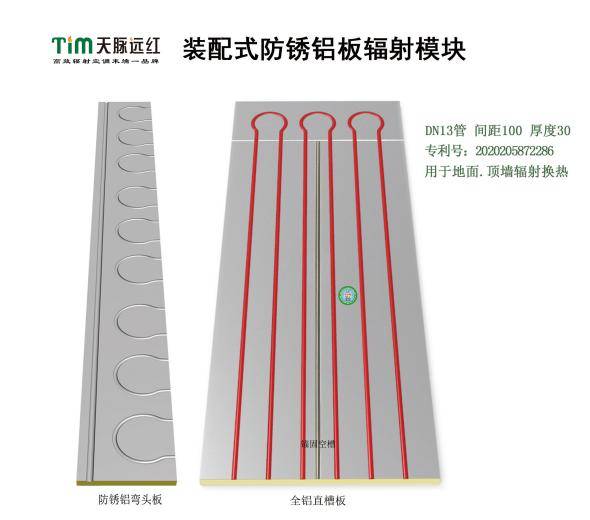

一、防锈铝板干贴地暖模块简要

采用防锈合金铝板和高密度环保挤塑板沟槽复合而成，模块厚度3cm，采用大面积.单管槽.万能盘管结构设计，抗压强度25吨/㎡，防锈合金铝板抗水泥腐蚀，表面增加氟碳涂层，提高与水泥附着力和粘接强度，模块中间预留1根锚固空槽，让水泥下沉到空槽底部1.8cm，形成地面板樑牢固结构，表面可湿贴、薄贴或干贴地砖，总成厚度5-7cm，或表面自流平后铺地板，原地面不需要找平，简单整平即可。全铝板均热+薄水泥蓄热，标况供热量高达146W，比普通湿式地暖提高60%，标况供冷量达46W，比普通湿式地暖提高约3倍。地暖效果好、地面调温供冷量大、施工简便、无地砖松动和地板响声、霉变等隐患、升温快可即开即用行为节能一半费用！尤其适用于分户式高效地暖.两联供及地面调温五恒系统等场合。

2020年开始，铝板干式地暖已列入国家装配式建筑标准及超低能耗建筑设计标准的推广技术，享受装配率加12分奖励政策。

二、防锈铝板干贴地暖模块能做好地面供冷调温的技术原理

1、辐射供热供冷量大

采用大连理工大学吴小舟教授研发的湿式地暖、干式地暖辐射供暖供冷计算软件，得出在平均水温45℃时，Dn16管150间距铝板干式地暖地板区散热量是117.4W，与检验报告数据相当；而Dn16管150间距湿式地暖地板区散热量89.4W，铝板干式地暖增加了28W，增幅达32%。相同水温下，实测铝板干式地暖温度比普通湿式地暖增加约5℃，平均水温越高，铝板干式地暖的散热量增幅越大，平均水温越低，铝板干式地暖的供冷量增幅越大。因此，地暖均热层材料的导热率，是影响地暖及地面供冷效果的主要因素！

铝板导热系数比混泥土提高了180倍，均热能力强地面热惰性小，经计算湿式地暖标况供冷量约16W（平均水温18℃），铝板干式地暖标况供冷量实测为46W，提高了近3倍，体感舒适度明显更高，从而实现夏季高水温供冷，开门窗不结露，且没有水泥回填层蓄冷带来的地板含水量超标霉变安全隐患！

2、防锈铝板干贴地暖模块保温性能好

采用3cm厚的高强度挤塑保温板复合，保温厚度相对提高了约60%，相当于地面绝热保温层；用铝板替换水泥回填层均热，消除了水泥蓄热对保温的负面影响。众所周知，冷空气比重大，下沉于地面容易被水泥层吸收降低空调效果；冷量遇干式地暖模块则不被吸收，这样就减少了向下传冷损失，自然可提高空调冷量利用率，从而使夏季空调更加凉爽.舒适.节能！提高末端的保温性能，可降低室内约20W左右的冷热负荷，可低配10%左右的中央空调负荷，综合性价比自然较高。

三、传统湿式地暖用于地面供冷调温存在的主要技术隐患

1、辐射供冷量小.体感舒适度差：根据清华大学刘晓华教授《辐射地板供冷量及表面温度分布的简化计算方法》中地面供冷量计算公式：Q冷=(Ta-Tm)*λ*S/L （Ta-房间温度，Tm-进回水平均温度，λ-传热系数，S-供冷表面积，L-介质厚度）。

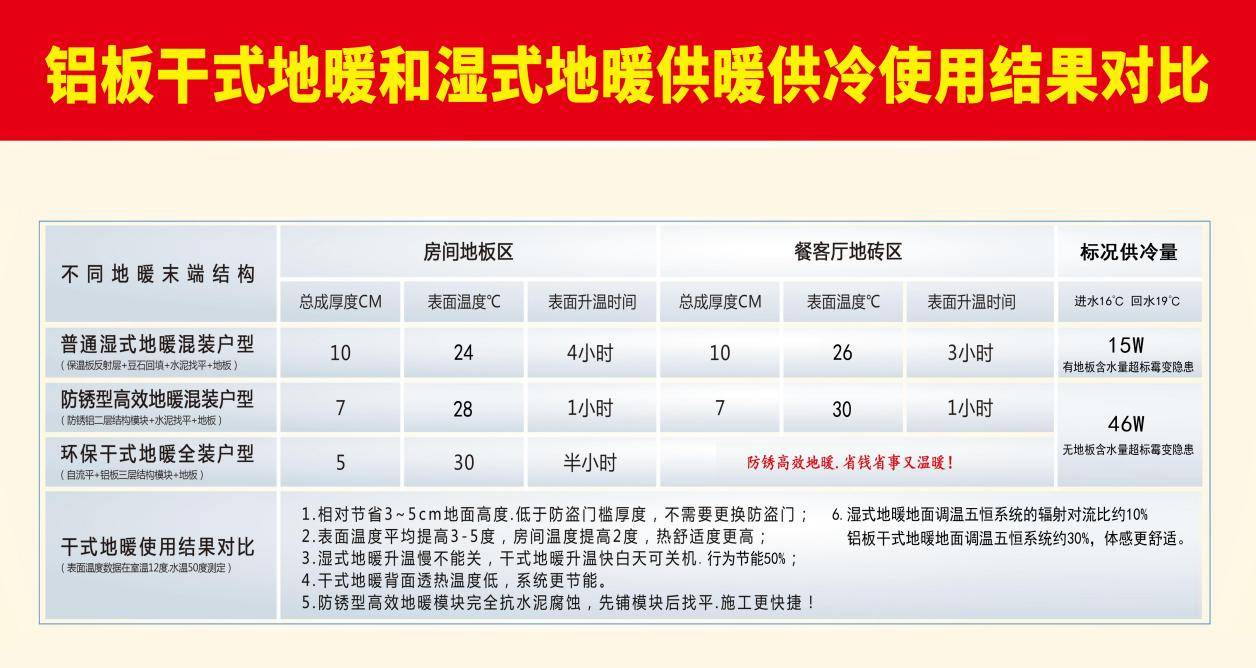

可以看出：在相同工况下，地面辐射供冷量大小与地暖均热层的传热系数成正比，与地暖层的结构厚度成反比。湿式地暖用水泥回填层均热，传热系数是1.28 W/(m.K)，地暖回填层末端含贴地砖的标准厚度是10.5cm；干式地暖用铝板层均热，传热系数是237W/(m.K)，相比湿式地暖提高了180倍，含面层复合热阻比湿式地暖降低了约80%，干式地暖贴地砖总厚度是7cm，所以，普通湿式地暖的标况16℃供冷量很小，每平方仅16W左右，20℃以上高水温的辐射供冷量几乎为零，因此，开关湿式地面调温对夏季室温基本无影响，辐射对流比很低，成为“辐射不够风来凑”的伪辐射五恒系统，体感舒适度较差，与开空调或全空气空调相当。而铝板干式地暖的标况供冷量较大，每平方高达46W，其辐射对流比达40%，接近人体的辐射对流散热比，因而夏季体感舒适度较高。

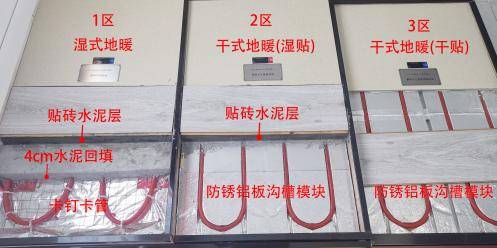

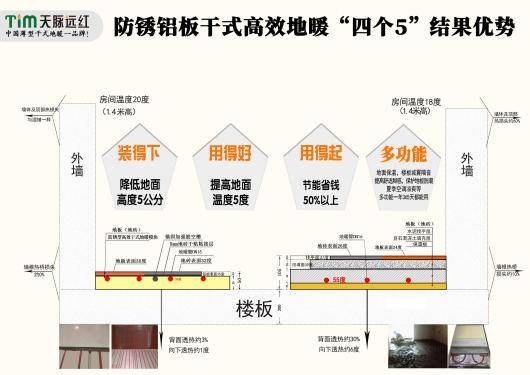

2、热惰性过大.地面结露风险高：湿式地暖保温板厚20mm，水泥回填层厚度标准为：DN16管回填层厚度40mm、DN20管回填层厚度50mm，加上地砖和水泥粘接层厚度45mm，地砖地板混装户型的湿式地暖总成厚度标准是10.5cm和11.5cm，一方面严重高于南方住宅进户门槛高度7.8cm，安装时需要业主抬高进户门；另一方面，水泥导热率过低，含面层的复合热阻大，水泥厚热惰性大，需用较低水温供冷，低温供冷容易产生地面结露，特别是进门厅和靠近阳台大玻璃的地面。

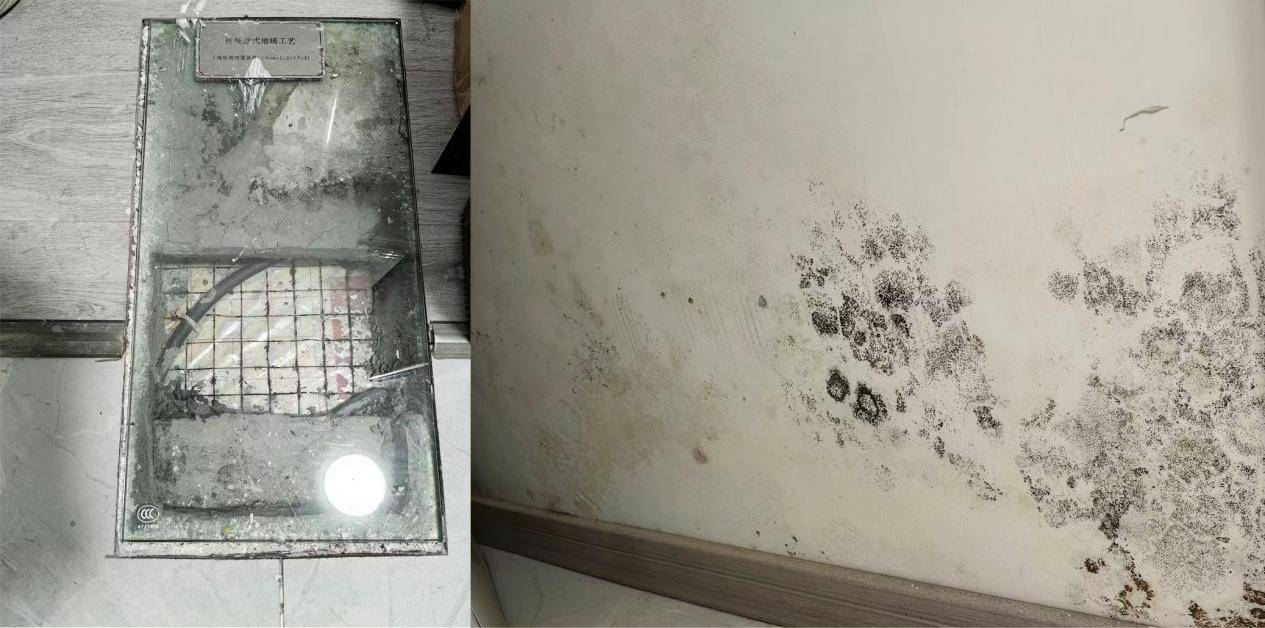

3、水泥回填层蓄冷导致地板含水量超标霉变隐患：水泥回填层在长时间低温蓄冷时，会吸收地暖管外壁凝露水和空气中水份，大幅提高地面含水量，导致地板含水量超标而出现返潮霉变、墙根发霉、地砖松动等现象。

四、防锈铝板干贴地暖模块用于辐射供冷具有以下独特技术优势

1、供冷量大可做良好的地面调温：全铝板均热+薄水泥蓄热，标况16℃的地面供冷量高达46W，比普通湿式地暖提高约3倍，辐射对流比提高约40%，可实现18℃以上高水温供冷，夏天地面23℃左右，既无结露隐患，也无脚冷现象。

2、提高夏季空调舒适度：地面调温可降低风盘的对流制冷负荷，提高了室内辐射供冷比例，不改变室内湿度，水空调不干燥，大幅提高夏季空调的舒适度。

3、降低夏季空调噪音：地面供冷可以让空调低风档运行，噪音低于25分贝，达到静音空调效果。

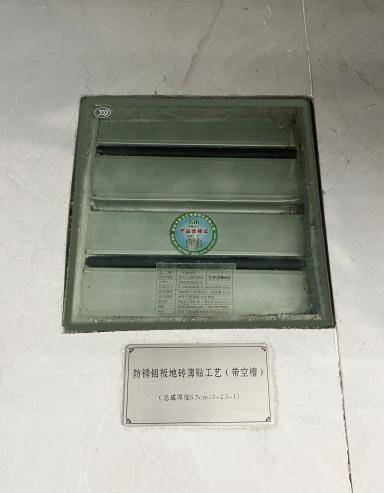

4、辐射供冷无结露隐患：铝板干式地暖无回填.热惰性小.冷热反应快，有利于精准控温，18℃以上高水温供冷，地板区地暖管外壁没有冷凝水无结露隐患，地砖区不会改变水泥粘接层的含水量，没有含水量超标地砖松动隐患，相反，利用防锈铝板干贴地暖模块的锚固空槽结构，可长期消除地砖松动隐患。

5、方便实施精准恒温控制：地面供冷不宜采用低温水，容易产生脚凉和结露隐患，控制好地面调温水温至关重要，1台空气源主机要做地面调温必须采用温控中心，铝板干式地暖冷热反应快，水温控制偏差小，更适合做精准的恒温控制；如采用双水温空气源或2台主机，可不用混水泵站温控中心，将辐射侧主机出水温度设置最低17℃即可。

6、消除楼上下走动干扰隐患：防锈铝板干贴地暖模块采用了3cm厚的高强度保温板复合，可为楼板减震隔音，消除了楼上下走动的干扰隐患，同时可提高地面的舒适弹性脚感。

7、供暖供冷时间长舒适度高：铝板干式地暖的供冷量大，夏季采用高水温地面调温5个多月，冬季高效地暖3个多月，没有地暖不热隐患，一年工作9个月，可长期保持室内良好的体感舒适度，尤其适用于易空调病、浅睡眠的家庭。

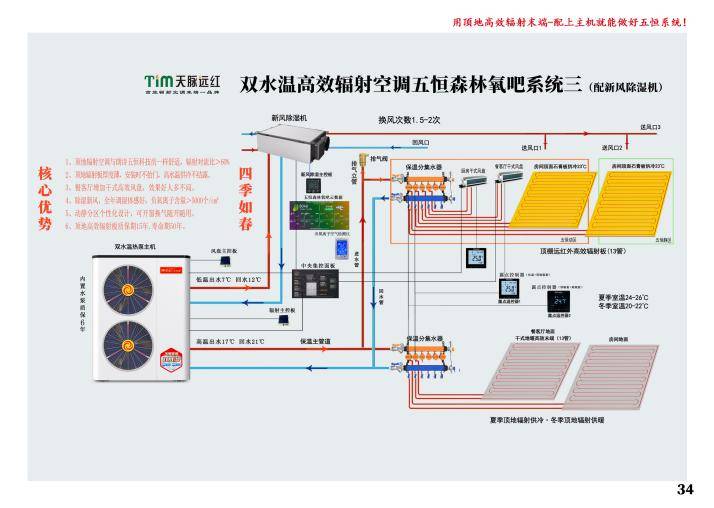

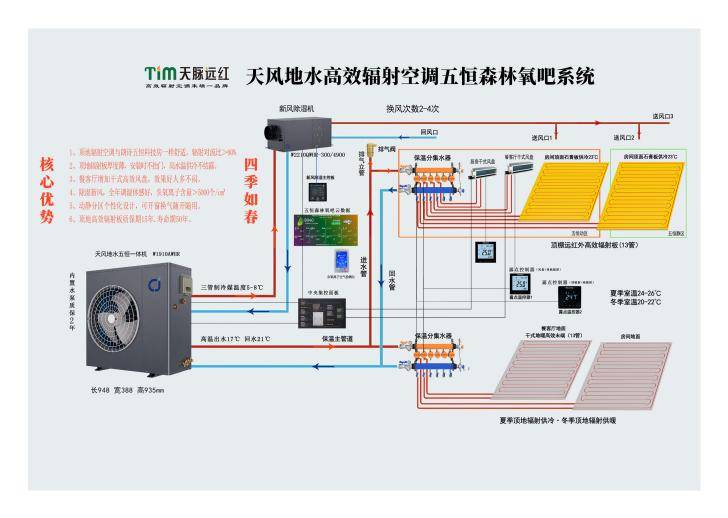

8、提高健康人居环境品质：地面调温三恒五恒空调具有良好的微风循环空气流组织，无空气交叉感染和漏氟隐患，如配合负氧离子涂料，负氧离子浓度大于5000个/cm3,达到国家康氧小镇森林氧吧的标准，会让人神清气爽，大幅提高睡眠质量！相对普通氟空调，大幅提高了健康人居环境品质。

9、消除水机两联供安装时伤樑隐患：铝板干式地暖地面调温，可减少风机盘管的冷负荷，减小风盘支管外径尺寸，将正常支管保温外径40mm将至20mm左右，完全消除了穿梁打孔的伤樑隐患。

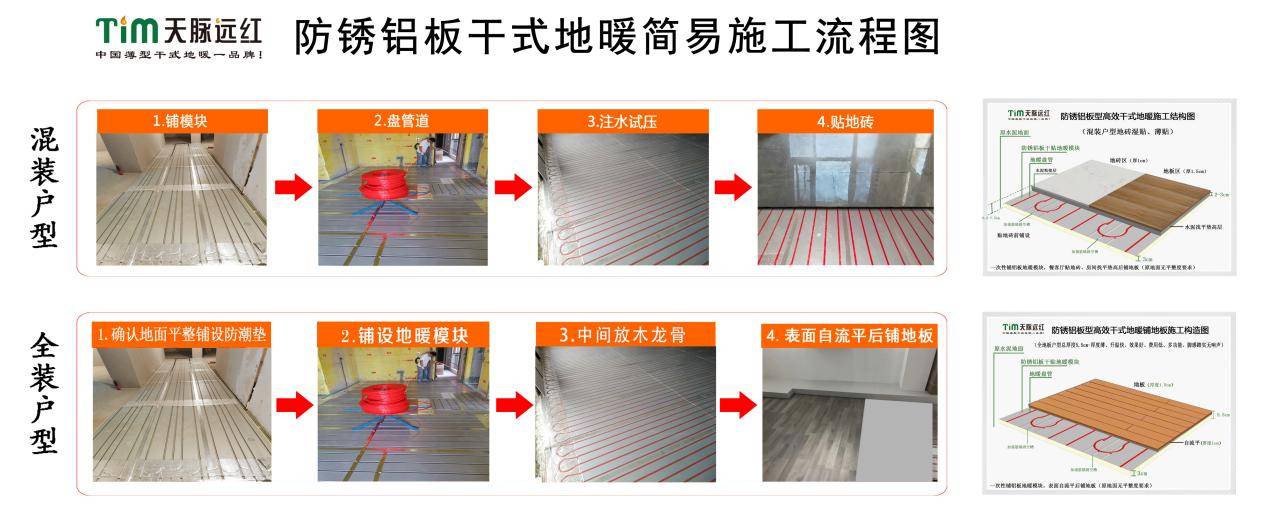

五、防锈铝板干贴地暖模块简易施工三步骤

1、整平地面：地砖区对地面无平整度要求，装修公司对地面整平即可，中间不能有线管。

2、铺模块：先在地面铺设一层防潮垫，按设计图摆放防锈铝板干贴地暖模块（3cm厚）和弯头板（辐射供冷需用全铝弯头板），对槽铺设服帖，遇局部起拱用发泡剂点粘及美固钉固定，根据房间尺寸裁切模块满铺。

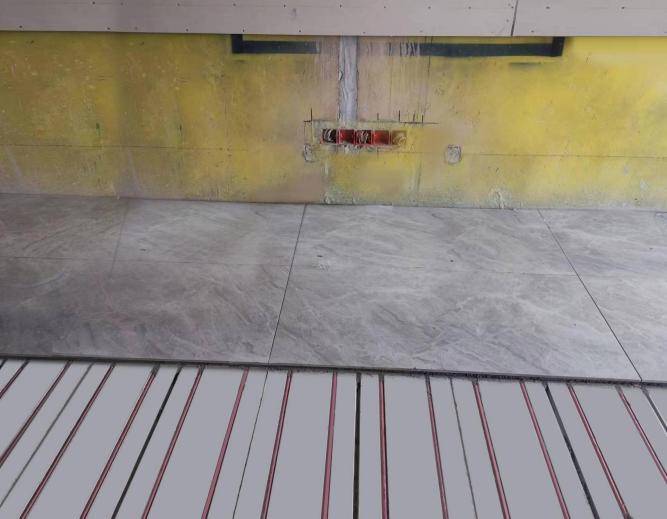

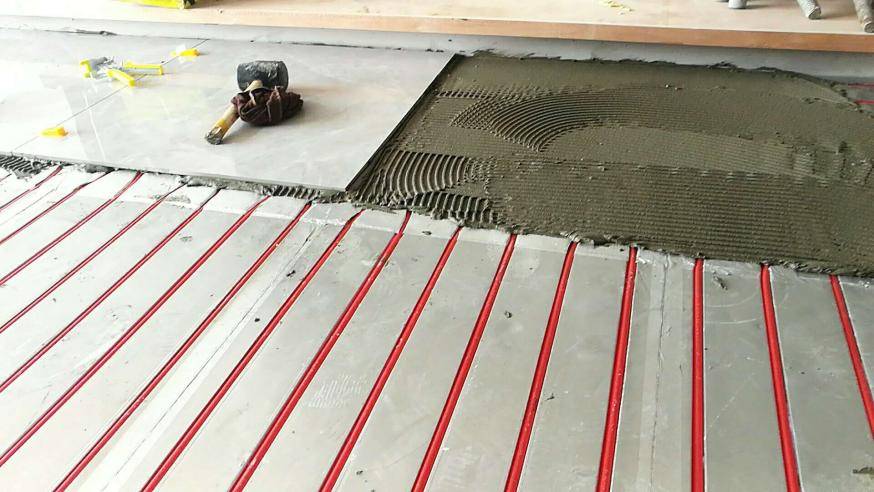

3、盘管道排气试压：用脚将地暖管踩入沟槽不凸出模块表面，拼缝处用铝箔胶带，连接分水器，注水试压，开机排气的制冷出水温度设为最高。交付业主验收并移交装修，餐客厅地砖区按正常工艺铺贴地砖，房间地板区用水泥找平或自流平垫高后铺地板。

验收标准：

1、按图铺设3cm厚地暖模块并点粘固定，地暖竣工厚度不大于3.2cm。

2、地暖嵌入沟槽后不凸出表面5mm。

3、地暖模块固定后表面服帖，没有起拱晃动和应力凸起现象。

4、单路小于10平方用单S盘管，大于10平方采用双S盘管。

5、所有拼缝处用铝箔胶带粘贴服帖。

六、结语

1、地面调温可提高夏季空调的辐射对流比，大幅改善空调舒适度、降低风盘噪音、简化水空调安装配件并消除伤樑隐患、进而提高睡眠质量等功能优势。

2、影响地暖末端散热量和供冷量的主要因素是均热层导热率、地暖末端保温性能。

3、湿式地暖的标况供冷量约16W，铝板干式地暖的标况供冷量实测为46W，提高了近3倍，可明显提高两联供.五恒系统的体感舒适度。防锈铝板干贴地暖模块用于高水温供冷，实现辐射供冷开门窗不结露。

4、防锈铝板干贴地暖模块用于地面供冷调温，具有供冷量大、无地板含水量超标霉变隐患、无地砖松动隐患、为楼板减震隔音、冷热反应快便于精准控制等技术优点。

5、冬天用地暖、夏天用地面调温，将地暖使用期由1个多月延长到8个月，可快速改变南方地暖“冬天短不太实用”的消费观念，地面调温已成为健康两联供和辐射五恒系统的新卖点。

6、防锈铝板干贴地暖模块符合《装配式建筑评价标准》，装配率一次加 12 分；对用户是“即开即用的舒适”，对开发商是“拿地即拿分”的低碳标签。
