老黄讲干式第60期:假干式地暖板将给地暖两联供及舒适系统市场带来哪些伤害?

   日期:2023-10-30
核心提示:干式地暖因采用了铝板均热层和高强度保温层的复合结构,大幅提高了辐射能力,让地暖、两联供及三恒五恒系统更加高效和节能,全铝
 干式地暖因采用了铝板均热层和高强度保温层的复合结构,大幅提高了辐射能力,让地暖、两联供及三恒五恒系统更加高效和节能,全铝板干式地暖模块厚度薄、冷热反应快、温度效果好、系统更节能,在国家装配式建筑标准中已明确规定使用干式地暖,这些因素让干式地暖在近几年得到了快速发展。有利就有弊,弊在市场上很快就出现各种形式的假干式地暖模板,把规范中明确规定的铝板和保温板参数,偷工减料为薄薄的压花铝箔、铝膜、甚至碳素膜和铝箔纸,导致其供热供冷量低下、均热层不稳定寿命短、保温板过软过硬引起地板异响等多方面隐患,严重降低了地暖两联供等系统的质量,本文重点分析假干式地暖模板对于地暖舒适系统品质和市场口碑的危害。

一、标准中对干式地暖的相关参数规定及说明

1、地暖标准JGJ142-2012及施工图集12K404第44页中,明确规定了预制沟槽保温板干式地暖模块的各项性能指标,包括模块厚度不小于30mm、保温板抗压强度250KPa(换算为每平方米25吨)、铝板均热层厚度不低于0.25mm(平面铝板)、16管模块的管槽间距标准为150mm等参数指标,以及干式地暖铺地板和贴地砖的总成厚度选型参数,可完全保障干式地暖的使用质量。

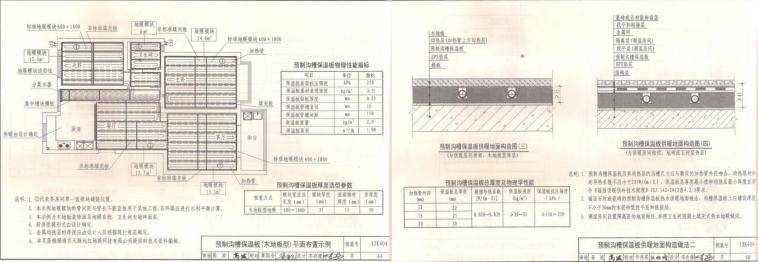

2、图集12K404第44-48页中,明确规定了干式地暖铺地板和地砖的平面设计规范和地面构造组成,标注了每个地暖区第一张模块的合理定位,表面直接铺地板时,应先在水泥地面铺设防潮垫的工序规定,详细明确了干式地暖施工和面层施工配合工作。

3、在装配式地面辐射供暖供冷技术规程T/CECS1274-2023中,进一步细化了干式地暖模块的铝板和保温板参数要求,以及用于地面供冷的相关规范和注意事项。

因此,凡不符合以上标准中干式地暖相关参数要求的,均为不合格的干式地暖产品,俗称假干式地暖。

二、市场上的假干式地暖主要有哪些结构形式?

湿式地暖采用普通保温板和水泥回填均热层现场复合,受水泥固化厚度的制约,不存在地暖末端的真假问题,只是保温板辅材优劣差异。而干式地暖模块是要求采用高强度预制沟槽保温板和标准厚度铝板在工厂复合,在缺乏专业监管的环境下,为迎合市场低价需求,很容易出现偷工减料甚至偷换概念的各种假干式地暖板,主要表现为以下几种形式:

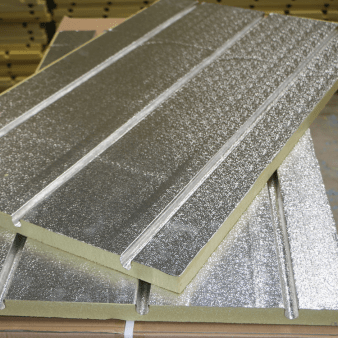

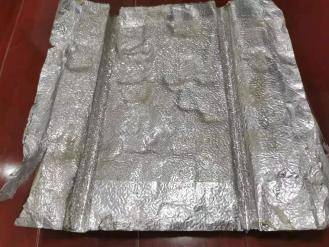

1、将铝板厚度减薄为压花铝箔甚至铝箔纸:铝板均热层厚度是保障干式地暖温度效果的关键数据,铝板标准厚度0.25mm的干式地暖模块,其散热量高达146W,而压花铝箔干式地暖模板的散热量仅60W左右(压花铝箔实际铝层厚度不到0.1mm),而南方住宅的采暖热负荷最低配置是110W,自然造成大面积地暖不够热现象,特别是房间地板区;用于辐射供冷效果更差,市场上主要有来自北方的压花铝箔干式地暖模板、免回填铝箔干式地暖板等。用压花铝箔做干式地暖板的主要动因是借压花皱褶厚度来虚高铝板厚度,刻意降低成本增加利润,利用行业信息不对称暂时蒙人!详细知识请查阅老黄讲干式第37期。

2、将金属铝板均热层更换为非金属碳素膜:金属铝板的热稳定高,易加工成型,不起缝不断裂,能满足地暖寿命50年使用需求;市场上出现的各种所谓超导地暖板,其均热层大多为一层薄薄的非金属碳素膜,炭素膜的导热率高于金属铝,但非金属碳素膜过于脆软,容易块裂粉碎,用于地暖很容易因走动产生块裂粉化而失去均热能力,导致今后地暖不够热的隐患,另外,直接铺地板时,将因该碳素膜的导热率过大,容易在地暖模块的保温板沟槽部位,因热气堆积而释放苯类挥发物的非环保隐患,目前市场上绝大多数超导模板,没有采用相关的隔离安全措施。

3、降低或夸大保温板的抗压强度及厚度,有些直接省掉保温层:干式地暖保温板的主要功能是保温和承压,标准中对干式地暖保温板的抗压强度明确规定为250KPa,表观密度大于35KG/m3 ,保温板特性是抗压强度越高其保温性能越差,所以抗压强度过高,将导致干式地暖不够节能和地板响声等隐患,抗压过低又会出现地板局部松软隐患;没有保温板的塑料均热支架纯属偷换概念,其辐射末端的能耗会很高。因此,采用抗压强度过低、或偷换概念高强度保温板制作的干式地暖模块,均为不符合规范要求的,均存在相应的使用隐患。详细请查阅老黄讲干式第47期。

三、假干式地暖板对地暖两联供系统的负面影响

采用压花铝箔、铝膜和炭素膜等不符合标准要求的假干式地暖模板,如用于壁挂炉或两联

供地暖,将出现以下使用隐患:

1、地板区地暖不够热:用压花铝箔、铝膜制作的假干式地暖模板,因铝层过薄,热通量过小,散热量仅有南方采暖热负荷的一半左右,直接铺地板没有蓄热层,地板本身热阻较大,这些因素导致地板区地暖不够热,特别是南方家庭,还存在地板响声和局部脚感松软现象,很容易造成客户投诉和纠纷。

2、地砖今后松动隐患:普通纯铝板和压花铝箔,特别是铝膜和炭素膜等,很容易被水泥腐蚀和吸收,如用这种假干式地暖板贴地砖,均热层被水泥腐蚀后,水泥层会与保温板间形成脱层,大幅度降低水泥粘接层的固化强度,使用几年后地砖会陆续出现松动现象,地暖管多很难修复。

3、冬季室内非环保隐患:采用铝板铝箔和保温板两层结构复合的干式地暖板,特别是导热率较高的碳素膜地暖板,如没有采用隔离保温板积热挥发的结构措施,表面直接铺地板,冬季地暖运行时,沟槽部位容易因热气堆积,导致保温板释放苯类挥发物等非环保微量气体,通过地板缝隙进入房间,造成室内非环保隐患;这种假干式地暖板用于电地暖,将出现积热烧坏发热电缆甚至火灾隐患。因此,直接铺地板的干式地暖模块,应采用中间增加隔热布等环保结构模块!

四、假干式地暖板用于地面调温辐射空调系统的负面影响

不达标的假干式地暖模板如用于地面调温三恒五恒系统,将出现以下使用隐患:

1、供冷量小体感效果差:辐射末端的均热层导热率过小、厚度过薄、或管道包裹气密性差,

都会大幅降低辐射供冷量,假干式地暖模板的供冷量很小,其标况供冷量不到10W,达不到室内降温效果,只能依赖除湿新风系统,辐射对流比过低,体感舒适度自然很差。

2、地面容易结露:假干式地暖模板供冷量小、均热能力很差,必须用相对较低的水温供冷(一般16℃以下),而低水温供冷是产生地面结露的源头隐患,特别是经常开关门的位置,低温地面遇到开门时带进来的湿热空气,便容易产生表面结露,或当控制系统遇到信号中断或误操作时,也容易产生表面结露,地板表面结露就会带来安全破坏隐患!

3、地板含水量超标导致变形霉变隐患:假干式地暖板的管道包裹气密性较差,有1/3左右管道表面是裸露与空气接触,低温水容易让地下管道表面产生凝露水,长时间被地板吸收后,其含水量超标高于12%的标准值,地板就会受潮变形,时间长了就产生地板霉变的安全故障,这是任何业主都难以容忍的纠纷事情!相反,采用标准的铝板干式地暖辐射模块,高水温供冷可彻底根除此隐患。

4、冬季地暖不够热且不够节能环保:假干式地暖板的散热量小于普通湿式地暖,相同水温下的地暖温度较低,特别是房间地板区,必须提高水温才勉强使用,但高水温供干式地暖的结果是能耗较高、容易产生热气堆积带来的苯类挥发物非环保隐患,既不舒适也不环保。

五、结语

1、假干式地暖是指采用了不符合国家地暖标准的干式地暖模板做的干式地暖系统,主要包括均热层偷工减料的铝箔.铝膜.炭素膜模板,和偷换概念高强度保温板制作的干式地暖模块这两类,假干式地暖板目前在北方较为泛滥。

2、假干式地暖模板如用于壁挂炉或两联供水地暖,将出现地板区地暖不够热、地砖松动以及冬季室内不够环保三方面隐患,业主使用满意度很差;用于电地暖将出现积热烧坏发热电缆甚至火灾隐患,严重伤害地暖市场的口碑!

3、假干式地暖模板如用于地面调温三恒五恒系统,将出现夏季难以降温、体感舒适度差、地面容易结露和地板含水量超标霉变等隐患,导致业主纠纷频繁。因此,选择符合国家标准的铝板干式地暖模块,对于保障干式地暖和地面调温系统的高效节能和安全品质尤为重要!
